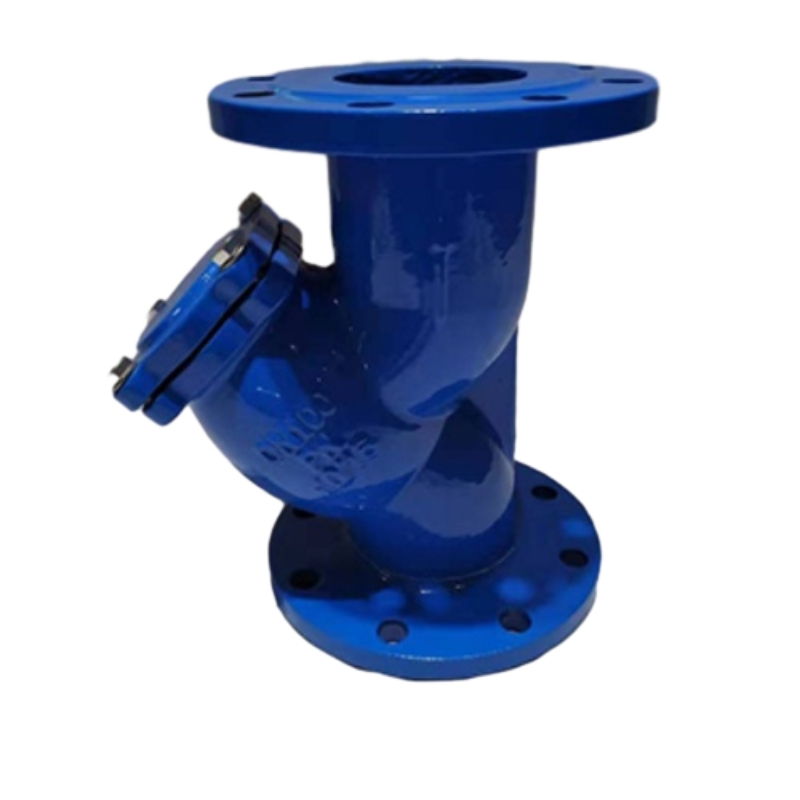

Y Loại lọc

Cấu trúc của bộ lọc loại Y có điện trở thấp và xả nước thải thuận tiện.

Lý do tại sao màn hình lọc được tạo thành hình dạng của một giỏ bộ lọc hình trụ là để tăng cường độ của nó, mạnh hơn màn hình một lớp và nắp mặt bích ở đầu dưới của giao diện hình chữ Y có thể được tháo ra để loại bỏ các hạt được đặt trong giỏ lọc.

Bộ lọc loại Y có đặc điểm của cấu trúc tiên tiến, điện trở nhỏ và xả nước thải thuận tiện. Môi trường thích hợp của bộ lọc loại Y có thể là nước, dầu và khí. Nói chung, mạng lưới nước là 18-30 lưới, mạng lưới thông gió là 10-100 lưới và mạng truyền dầu là 100-480 lưới. Bộ lọc giỏ chủ yếu bao gồm đường ống kết nối, ống chính, màu xanh lọc, mặt bích, nắp mặt bích và ốc vít. Khi chất lỏng đi vào bộ lọc màu xanh qua ống chính, các hạt tạp chất rắn bị chặn trong màu xanh lọc và chất lỏng sạch đi qua màu xanh lọc và được thải ra từ đầu ra bộ lọc.

1. Mô hình đẹp, một lỗ kiểm tra áp lực được đặt trước trên cơ thể.

2. Sử dụng thuận tiện và nhanh chóng. Có thể, theo yêu cầu của người dùng, để thay đổi phích cắm bị vặn trên cơ thể thành một van bóng và để cho ổ cắm của nó kết nối với ống nước thải, điều này có thể làm cho nó làm nạo vét nước thải bằng áp lực trong khi không tháo nắp ca -pô.

3. Lọc màn hình của độ chính xác lọc khác nhau có thể được cung cấp theo yêu cầu của người dùng, làm cho màn hình lọc được làm sạch thuận tiện hơn.

4. Kênh chất lỏng được thiết kế một cách khoa học và hợp lý, với điện trở dòng chảy nhỏ hơn và dòng chảy lớn hơn. Tổng diện tích của lưới là 3-4 lần so với DN.

5. Loại kính thiên văn làm cho việc cài đặt và loại bỏ thuận tiện hơn.

Chức năng lọc loại y

Trong các ứng dụng công nghiệp khác nhau, hoạt động hiệu quả của máy móc và hệ thống là tối quan trọng. Một thành phần quan trọng đảm bảo độ tin cậy và tuổi thọ của các hệ thống này là bộ lọc loại Y. Thường bị bỏ qua, thiết bị này đóng một vai trò công cụ trong việc duy trì tính toàn vẹn của chất lỏng.

Chức năng chính của bộ lọc loại Y là lọc ra các mảnh vụn và các hạt không mong muốn từ dòng chất lỏng. Điều này có thể bao gồm bụi bẩn, rỉ sét, quy mô và các chất gây ô nhiễm khác có khả năng gây thiệt hại cho máy bơm, van và các thiết bị hạ nguồn khác. Bằng cách nắm bắt hiệu quả các tạp chất này, bộ lọc loại Y bảo vệ toàn bộ hệ thống, giảm chi phí bảo trì và ngăn chặn thời gian chết bất ngờ.

Điều khiến bộ lọc loại Y khác biệt với các thiết bị lọc khác là thiết kế độc đáo của nó. Được đặt tên cho cơ thể hình chữ Y của nó, bộ lọc có một màn hình thu được vật chất hạt trong khi cho phép chất lỏng đi qua. Thiết kế này tạo điều kiện bảo trì dễ dàng; Khi bộ lọc bị tắc, nó có thể dễ dàng được làm sạch hoặc thay thế mà không làm gián đoạn dòng chảy của hệ thống. Sự tiện lợi này là một lợi thế đáng kể trong môi trường nơi hoạt động liên tục là rất quan trọng.

Các bộ lọc loại Y thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm xử lý nước, chế biến hóa học và dầu khí. Chúng có thể được sử dụng trong cả cấu hình đường ống ngang và dọc, làm cho chúng linh hoạt cho các ứng dụng khác nhau. Hiểu các yêu cầu cụ thể của hệ thống của bạn sẽ giúp lựa chọn bộ lọc loại Y thích hợp, đảm bảo hiệu suất và bảo vệ tối ưu.

Tóm lại, bộ lọc loại Y là một thành phần thiết yếu trong nhiều hệ thống xử lý chất lỏng. Chức năng của nó mở rộng ra ngoài việc chỉ lọc; Nó tăng cường độ tin cậy của toàn bộ hoạt động, cuối cùng đảm bảo hiệu quả và hiệu quả chi phí. Bằng cách đầu tư vào bộ lọc loại Y phù hợp, các doanh nghiệp có thể bảo vệ thiết bị của họ và duy trì các luồng hoạt động trơn tru, nêu bật tầm quan trọng của thiết bị thường được đánh giá thấp này.

Từ DN15 đến DN400: Làm thế nào bộ lọc loại Y này trở thành một bậc thầy về các mảnh vụn đường ống

Bộ lọc loại Y của Storaen đặt tiêu chuẩn bảo vệ đường ống đa năng, cung cấp phạm vi kích thước chưa từng có từ DN15 nhỏ gọn (0,5 ”) với DN400 cấp công nghiệp (16 ”)-điều chỉnh liền mạch với các ứng dụng công nghiệp dân cư, thương mại và hạng nặng. Là nhà cung cấp bộ lọc kim loại hàng đầu và nhà cung cấp bộ lọc gang, chúng tôi kết hợp các vật liệu mạnh mẽ, kỹ thuật chính xác và các tính năng có thể tùy chỉnh để cung cấp một giải pháp phổ quát để bẫy rỉ sét, tỷ lệ, cát và các chất rắn khác trên tất cả các thang đo đường ống.

Thiết kế bao gồm kích thước cho mọi ứng dụng

1. Hệ thống thu nhỏ (DN15, DN50 / 0,5 ” – 2”)

Lý tưởng cho hệ thống ống nước dân cư, các đơn vị HVAC và máy móc nhỏ, các bộ lọc loại Y này (ví dụ: DN25) có thân gang hoặc thép carbon nhẹ với các kết nối có ren, đảm bảo lắp đặt dễ dàng trong không gian chật hẹp. Một màn hình thép không gỉ 20 lưới200 (304/316L) loại bỏ các hạt nhỏ tới 75μm, bảo vệ vòi, van và bơm từ các mảnh vụn mà không hạn chế dòng chảy nghiêm trọng để duy trì áp lực nước trong khu chung cư hoặc nhà bếp thương mại.

2. Đường ống công nghiệp cỡ trung (DN65, DN200 / 2.5 ”-8”)

Công việc của các nhà máy sản xuất và mạng lưới tiện ích, các bộ lọc mặt bích (kết nối RF/FF trên mỗi SH/T3411):

Cấu trúc hạng nặng: Vỏ thép hoặc thép carbon WCB Ductiles QT450 chịu được xếp hạng áp suất lên tới 16MPa và nhiệt độ từ -5 ° C đến 450 ° C, làm cho chúng phù hợp với hơi nước, dầu và môi trường hóa học.
Lọc tối ưu hóa: Thiết kế hình chữ Y tăng diện tích bộ lọc lên 40% so với các mô hình nội tuyến, giảm áp suất và cho phép tỷ lệ chụp 99% đối với các hạt 50 505

3. Hệ thống công nghiệp quy mô lớn (DN250, DN400 / 10 ”-16”)

Đối với các nhà máy điện, nhà máy lọc dầu và các ứng dụng hàng hải, bộ lọc loại Y quá khổ của chúng tôi mang lại hiệu suất không thỏa hiệp:

Cấu trúc gia cố: Mặt bích dày và thân có gân xử lý tải trọng hơn 2000 kg và dòng chảy tốc độ cao, trong khi nắp trung tâm giải phóng nhanh cho phép loại bỏ các mảnh vụn an toàn, hiệu quả mà không cần phân tách đường ống để giảm thiểu thời gian chết trong môi trường sản xuất liên tục.
Các giải pháp lưới tùy chỉnh: Chọn 10 bộ lọc lưới480 (thép không gỉ hoặc monel) để phù hợp với nhu cầu môi trường cụ thể, từ lọc cát thô trong hệ thống nước làm mát đến loại bỏ hạt mịn trong đường ống dược phẩm.

Các tính năng phổ quát để tích hợp liền mạch

Tính linh hoạt kết nối: Có sẵn với các đầu có ren, hàn hoặc mặt bích, các bộ lọc loại Y của chúng tôi phù hợp với các tiêu chuẩn ASME, DIN và JIS, loại bỏ các rắc rối của bộ chuyển đổi trong các dự án toàn cầu.
Thiết kế bảo trì thấp: Một giỏ có thể nghiêng và van thoát nước tùy chọn cho phép xả các mảnh vỡ dễ dàng mà không cần tháo bộ lọc, trong khi màn hình lưới có thể tái sử dụng giảm 30% chi phí vận hành so với các lựa chọn thay thế dùng một lần.
Tùy chọn vật liệu: Chọn từ gang (hiệu quả chi phí cho nước/khí), thép không gỉ (chống ăn mòn đối với hóa chất) hoặc sắt dẻo (độ bền cao đối với áp lực cực độ).

Tại sao Storaen dẫn đầu trong quá trình lọc kích thước đầy đủ

Độ tin cậy được chứng nhận: Tuân thủ ISO 9001 và được kiểm tra các tiêu chuẩn GB/T14382, mỗi bộ lọc bao gồm một báo cáo vật liệu và chứng chỉ kiểm tra áp lực, đảm bảo an toàn trong các ứng dụng quan trọng.
Chuyên môn kỹ thuật: Nhóm của chúng tôi giúp chọn bộ lọc loại Y tối ưu dựa trên tốc độ dòng chảy, loại phương tiện và độ chính xác lọc ngay cả đối với các đường ống không chuẩn (ví dụ: giảm tees hoặc bố cục mặt bích tùy chỉnh).

Giải quyết tất cả các thách thức về các mảnh vụn đường ống của bạn

Cho dù bảo vệ máy nước nóng khu dân cư, duy trì dây chuyền sản xuất của nhà máy hoặc đảm bảo hệ thống làm mát của tàu biển, bộ lọc loại Y bao gồm kích thước của Storaen mang lại hiệu suất nhất quán. Bằng cách kết hợp độ bền của các bộ lọc gang y, khả năng thích ứng của các bộ lọc mặt bích và độ chính xác của các bộ lọc loại Y, chúng tôi đã tạo ra một giải pháp phổ quát chứng minh: Khi nói đến bảo vệ đường ống, một kích thước không phù hợp với tất cả các phạm vi của chúng tôi.

Savior đường ống hóa học: Làm thế nào bộ lọc loại Y bẫy gỉ và bảo vệ máy bơm & van

Trong quá trình xử lý hóa học, rỉ sét, quy mô và các mảnh vụn kim loại gây ra mối đe dọa im lặng đối với máy bơm, van và dụng cụ chính xác cho đến khi các bộ lọc loại Y của Storaen bước vào. Thiết kế cho môi trường công nghiệp khắc nghiệt, các loại bộ lọc của chúng tôi hoạt động như đường bộ phòng thủ, đảm bảo không bị gián đoạn trong khi bảo vệ thiết bị quan trọng. Đây là cách bộ lọc loại Y của chúng tôi trở thành người bảo vệ không thể thiếu của các đường ống hóa học.

Lọc chính xác: Dừng rỉ sét trên đường ray của nó

Thiết kế độc đáo của bộ lọc loại Y là chìa khóa cho công suất bảo vệ của nó:

Áo giáp bằng thép không gỉ: Có sẵn trong 10 Lưới480 (304/316L), màn hình bẫy các hạt nhỏ như 30μm, bao gồm các mảnh rỉ sét, xỉ hàn và các mảnh xúc tác với tốc độ bắt 99%. Trong các dòng đầu vào bơm, điều này ngăn chặn sự xói mòn của cánh quạt, trong khi trong các van điều khiển, nó dừng hao mòn chỗ ngồi có thể dẫn đến rò rỉ hoặc điều chỉnh thất bại.
Tối ưu hóa dòng chảy hình chữ Y: Vỏ góc làm tăng 30% diện tích lọc so với các mô hình nội tuyến, giảm áp suất giảm và cho phép các mảnh vụn giải quyết trong giỏ mà không làm gián đoạn dòng chảy nghiêm trọng để duy trì áp suất nhất quán trong các đường cấp dữ liệu lò phản ứng hoặc cột chưng cất.

Độ bền đối với phương tiện hóa học tích cực

Các đường ống hóa học yêu cầu các bộ lọc kim loại chống ăn mòn và nhiệt độ cao:

Vật liệu Xuất sắc: Chọn từ các bộ lọc gang y (sắt QT450 cho môi trường ăn mòn vừa phải) hoặc các biến thể bằng thép không gỉ (316L đối với các hóa chất khắc nghiệt như axit sunfuric), cả hai đều được đánh giá cho nhiệt độ lên đến 450 ° C và áp lực đến 16MPa.
Sức mạnh mặt bích: Các bộ lọc mặt bích (kết nối RF/FF trên mỗi SH/T3411) cung cấp tích hợp chống rò rỉ, với các mặt bích dày có chịu được sự giãn nở nhiệt trong các đường ống được làm nóng bằng hơi nước, ngăn chặn các lỗi khớp có thể làm lộ ra các hệ thống với các chất gây ô nhiễm.

Vị trí chiến lược để bảo vệ tối đa

1. Bảo vệ bơm

Được lắp đặt ngược dòng của máy bơm ly tâm, bộ lọc loại Y của chúng tôi chặn các hạt gỉ từ lưỡi cánh quạt làm hỏng, giảm độ rung và kéo dài tuổi thọ bơm thêm 25%. Trong máy bơm đo hóa chất, nó ngăn chặn tắc nghẽn van, đảm bảo liều lượng chính xác trong các quá trình trùng hợp.

2. Bảo quản van

Đối với các van toàn cầu và các van kiểm tra trong các đường dây có độ tinh khiết cao, lưới mịn của bộ lọc (200 Lưới480) ngăn chặn các mảnh vụn phân tích phụ xâm nhập vào các bề mặt niêm phong, tránh tắt máy để sửa chữa hoặc thay thế van.

3. Quá trình ổn định

Thượng nguồn của bộ trao đổi nhiệt hoặc bộ lọc, nó ngăn chặn sự tắc nghẽn từ các khoản tiền gửi quy mô, duy trì hiệu quả truyền nhiệt và giảm tần suất làm sạch trong các mạch nước làm mát.

Che chắn các quy trình hóa học của bạn ngày hôm nay

Trong các nhà máy hóa học, trong đó ngay cả một hạt duy nhất cũng có thể phá vỡ sản xuất, các bộ lọc loại Y của Storaen cung cấp độ chính xác lọc và độ bền gồ ghề cần thiết để bảo vệ máy bơm, van và tính toàn vẹn của quá trình. Bằng cách kết hợp công nghệ lưới tiên tiến với các vật liệu chống hóa chất, các loại bộ lọc của chúng tôi biến đổi rủi ro liên quan đến rỉ sét thành hòa bình, vì vậy các đường ống của bạn có thể hoạt động với hiệu quả cao nhất, ngày này qua ngày khác. Khám phá các giải pháp lọc loại Y của chúng tôi và khám phá lý do tại sao các ngành công nghiệp tin tưởng chúng tôi giữ cho các hệ thống quan trọng của chúng sạch sẽ, an toàn và hoạt động mạnh mẽ.

Tranh lọc loại Y là gì và nó hoạt động như thế nào?

Tranh lọc loại AY là một thành phần quan trọng trong các hệ thống chất lỏng, được thiết kế để lọc các tạp chất và mảnh vụn từ các đường ống. Cấu hình hình chữ Y độc đáo của nó cho phép dòng chảy hiệu quả trong khi giảm thiểu giảm áp suất. Bộ lọc có màn hình lưới thu được các hạt khi chất lỏng đi qua, đảm bảo rằng hệ thống của bạn hoạt động trơn tru và hiệu quả.

Bộ lọc loại Y được làm từ vật liệu nào?

Bộ lọc loại Y của chúng tôi được xây dựng từ thép không gỉ chất lượng cao, cung cấp khả năng chống ăn mòn tuyệt vời và độ bền. Lựa chọn vật chất này đảm bảo tuổi thọ và độ tin cậy, làm cho bộ lọc của chúng tôi phù hợp cho nhiều ứng dụng khác nhau trong các ngành công nghiệp khác nhau, bao gồm nước, dầu và khí đốt.

Có thể cài đặt bộ lọc loại Y ở bất kỳ vị trí nào không?

Có, bộ lọc loại Y linh hoạt và có thể được cài đặt theo hướng ngang hoặc dọc. Tuy nhiên, chúng tôi khuyên bạn nên tuân theo các hướng dẫn cài đặt cụ thể để duy trì hiệu suất tối ưu và đảm bảo lọc hiệu quả. Luôn luôn tham khảo hướng dẫn sản phẩm cho các thực tiễn tốt nhất.

Làm cách nào để làm sạch hoặc duy trì bộ lọc loại Y?

Bảo trì bộ lọc loại Y tương đối đơn giản. Chúng tôi khuyên bạn nên kiểm tra định kỳ dựa trên độ sạch của chất lỏng và tình trạng của màn hình lưới. Để làm sạch, bạn có thể tháo nắp lưới lọc, tháo lưới và rửa sạch bằng nước hoặc sử dụng các giải pháp làm sạch thích hợp. Bảo trì thường xuyên giúp đảm bảo chức năng dài hạn và giảm thời gian ngừng hoạt động tiềm năng.

Xếp hạng áp suất tối đa cho bộ lọc loại Y là gì?

Bộ lọc loại Y của chúng tôi được thiết kế để xử lý mức áp suất tối đa lên tới 150 psi, làm cho nó phù hợp cho hầu hết các ứng dụng tiêu chuẩn. Tuy nhiên, vui lòng tham khảo các thông số kỹ thuật của sản phẩm để biết thông tin chi tiết về độ dốc áp lực, vì sử dụng bộ lọc vượt quá khả năng định mức của nó có thể dẫn đến các vấn đề trong hệ thống của bạn.

Bộ lọc loại Y có phù hợp cho các ứng dụng nhiệt độ cao không?

Có, bộ lọc loại Y của chúng tôi được thiết kế để chịu được nhiệt độ cao thường gặp trong các ứng dụng công nghiệp. Cấu trúc thép không gỉ đảm bảo rằng bộ lọc duy trì tính toàn vẹn của nó ngay cả dưới nhiệt độ cực cao. Để biết giới hạn nhiệt độ cụ thể, vui lòng tham khảo các thông số kỹ thuật của sản phẩm để biết hướng dẫn chi tiết.

Kích thước nào có sẵn cho bộ lọc loại Y?

Chúng tôi cung cấp bộ lọc loại Y với nhiều kích cỡ khác nhau để đáp ứng nhu cầu cụ thể của bạn, có đường kính từ 1 inch đến 6 inch. Vui lòng kiểm tra danh sách sản phẩm của chúng tôi cho các kích thước có sẵn và chọn loại phù hợp nhất với kích thước đường ống của bạn.
