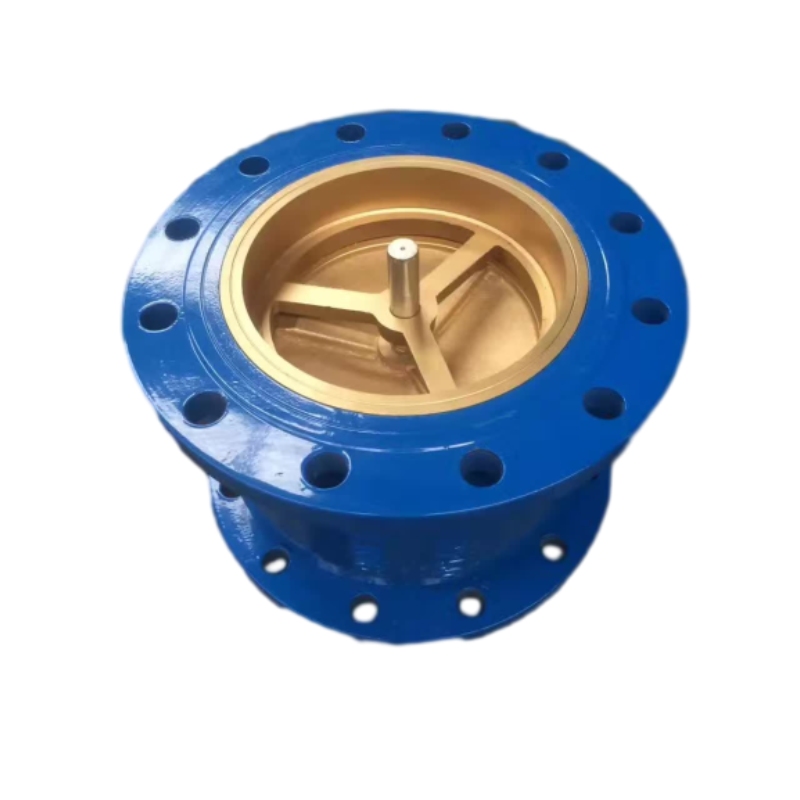

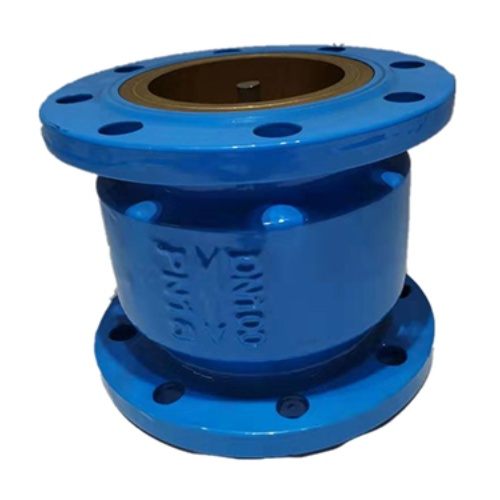

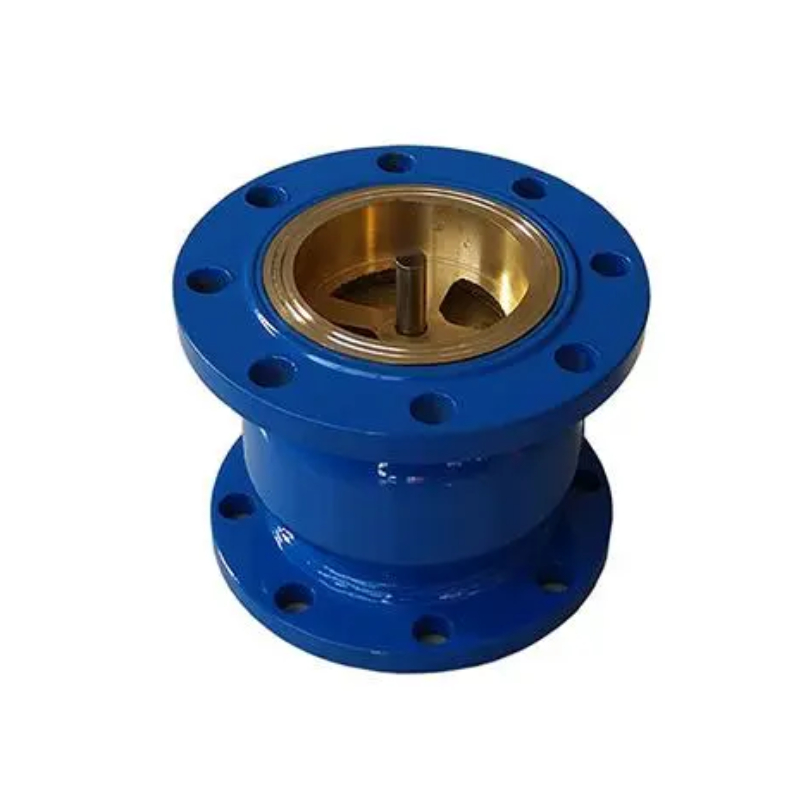

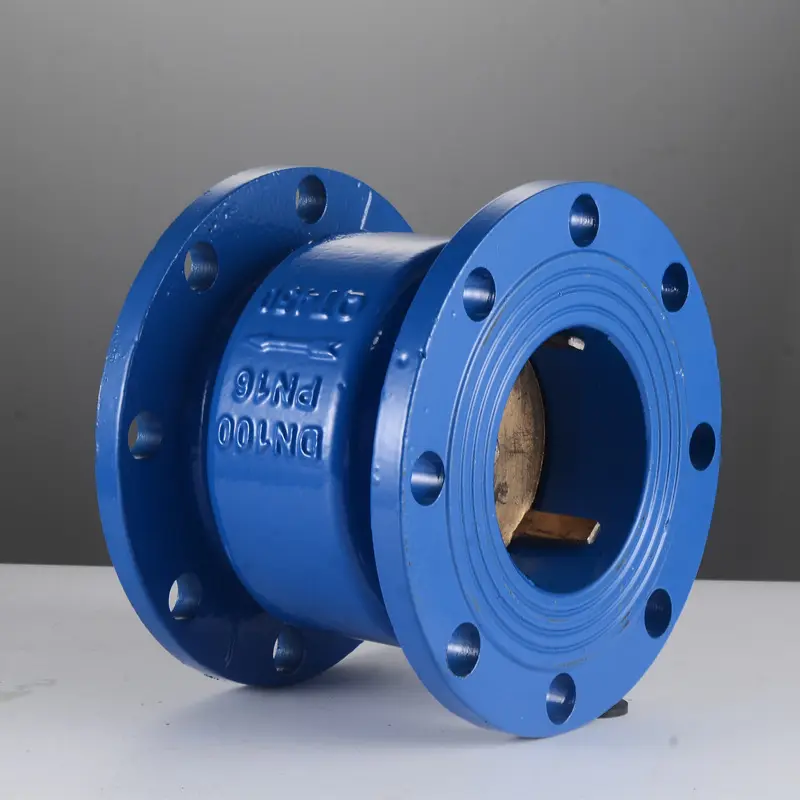

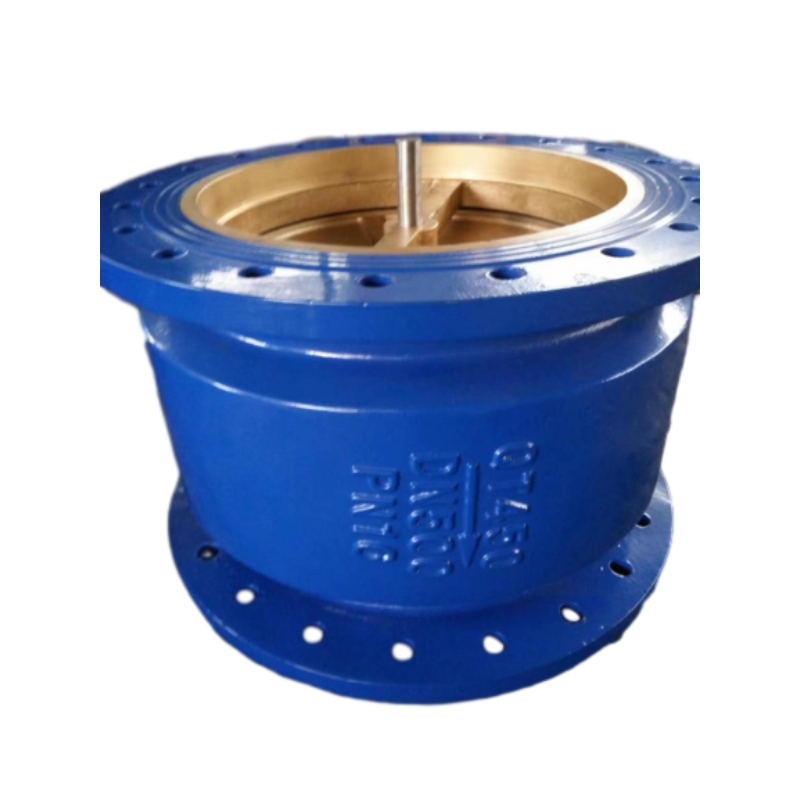

Van kiểm tra im lặng

Vai trò của van kiểm tra bộ giảm âm là ngăn chặn dòng chảy theo hướng ngược lại, chỉ cho phép môi trường chảy theo một hướng. Thông thường, van này là tự động, theo hướng dòng chảy của áp suất chất lỏng, van mở; Dòng chất lỏng theo hướng ngược lại, bằng áp suất chất lỏng và vạt van của độ trọng lực của vạt van trên ghế van, do đó cắt đứt dòng chảy. Không phù hợp để sử dụng trong môi trường chứa các hạt rắn và độ nhớt.

Van kiểm tra im lặng là gì?

Một van kiểm tra im lặng, một thành phần thiết yếu trong các hệ thống đường ống khác nhau, được thiết kế để ngăn chặn dòng chảy ngược trong khi giảm thiểu sốc thủy lực. Không giống như các van kiểm tra truyền thống dựa trên đĩa hoặc bóng có trọng số, các van kiểm tra im lặng sử dụng một cơ chế duy nhất giúp giảm đáng kể tiếng ồn trong quá trình hoạt động. Tính năng này làm cho chúng đặc biệt thuận lợi trong các ứng dụng trong đó mức độ tiếng ồn cần được giữ ở mức tối thiểu, chẳng hạn như trong hệ thống ống nước dân cư và thương mại, hệ thống HVAC và hệ thống phòng cháy chữa cháy.

Chức năng chính của van kiểm tra im lặng là cho phép chất lỏng chảy theo một hướng trong khi tự động đóng để ngăn chặn dòng chảy ngược. Điều này đạt được thông qua một cơ chế lò xo đáp ứng nhanh chóng với những thay đổi về áp suất chất lỏng. Khi dòng chảy dừng hoặc bắt đầu đảo ngược, đĩa của van sẽ đóng chặt để ngăn chặn bất kỳ dòng chảy ngược nào, bảo vệ hiệu quả tính toàn vẹn của hệ thống và bảo vệ thiết bị khỏi thiệt hại tiềm tàng.

Một trong những lợi ích chính của các van kiểm tra im lặng là khả năng giảm búa nước, một hiện tượng xảy ra khi chất lỏng chuyển động buộc phải dừng đột ngột, tạo ra áp lực có thể dẫn đến tổn thương đường ống và tiếng ồn. Thiết kế của các van kiểm tra im lặng giảm thiểu những sự xuất hiện này bằng cách cung cấp sự chuyển đổi mượt mà hơn cho dòng chất lỏng, do đó tăng cường tuổi thọ tổng thể và hiệu suất của các hệ thống đường ống.

Trong các ứng dụng thương mại và công nghiệp, việc lắp đặt các van kiểm tra im lặng có thể dẫn đến tiết kiệm đáng kể chi phí bảo trì và sửa chữa do rò rỉ hoặc lỗi thiết bị. Chức năng đáng tin cậy của chúng trong việc đảm bảo dòng chảy đơn hướng, cùng với lợi thế của hoạt động không ồn, làm cho các van kiểm tra im lặng trở thành một lựa chọn ưa thích cho các kỹ sư và nhà thiết kế hệ thống.

Tóm lại, van kiểm tra im lặng là một thiết bị quan trọng để duy trì kiểm soát dòng chảy hiệu quả và ngăn chặn dòng chảy ngược, với các đặc tính giảm nhiễu khiến nó khác biệt với các lựa chọn thay thế truyền thống.

Phòng thủ kép: Khả năng khử nhiễu & Bảo vệ búa nước – Cách các van kiểm tra im lặng

Van kiểm tra im lặng của Storaen cách mạng hóa sự an toàn và thoải mái của hệ thống máy bơm bằng cách tích hợp hai chức năng quan trọng, phòng ngừa búa nước và giảm tiếng ồn vào một giải pháp duy nhất, được thiết kế. Không giống như các van kiểm tra truyền thống gây ra tiếng ồn ào đột phá và tăng áp lực phá hủy, thiết kế của chúng tôi kết hợp một cơ chế đóng chậm với vật liệu làm giảm tiếng ồn, làm cho nó trở nên lý tưởng cho các tòa nhà thương mại, nhà máy công nghiệp và khu dân cư nơi hoạt động yên tĩnh và bảo vệ đường ống là không thể xử lý được.

1. Bảo vệ búa nước: Khoa học đóng cửa có kiểm soát

Tại cốt lõi của Van kiểm tra im lặng của chúng tôi là một đĩa lò xo chính xác đảm bảo đóng dần dần, giúp ngăn chặn búa nước:

Tắt hai giai đoạn kép: Khi dòng bơm dừng lại, đĩa đóng lại 80% nhanh chóng (trong vòng 0,5 giây) để bắt giữ dòng chảy ngược, sau đó 20% cuối cùng đóng chậm trong 3 trận15 giây (có thể điều chỉnh thông qua van kim), giảm áp suất tăng xuống ≤1,3 lần.
Cấu trúc gồ ghề: Một thân sắt dễ chịu hoặc cơ thể bằng thép không gỉ 316L chịu được áp lực lên tới 2,5MPa và nhiệt độ từ -10 ° C đến 80 ° C, trong khi lò xo bằng thép không gỉ chống ăn mòn, đảm bảo tuổi thọ hơn 50.000 chu kỳ trong môi trường khắc nghiệt.

2. Giảm tiếng ồn: Được thiết kế cho hoạt động yên tĩnh

Ba tính năng thiết kế phối hợp với nhau để loại bỏ các slam khắc nghiệt của các van truyền thống:

Việc niêm phong bằng cao su: Một đĩa phủ cao su EPDM/NBR tạo ra một con dấu mềm, hấp thụ, giảm 40% tiếng ồn đóng cửa so với các tiếp xúc kim loại đến kim loại.
Đường dẫn dòng chảy hợp lý: Một cơ thể van hình vòng eo giảm thiểu nhiễu loạn trong dòng chảy về phía trước, cắt nhiễu thủy lực (≤70dB) một nửa, quan trọng đối với các phòng bơm liền kề với văn phòng hoặc không gian sống.
Tay áo không bôi trơn không kim loại: Tay áo hướng dẫn được phủ PTFE làm giảm ma sát giữa đĩa và thân van, loại bỏ các tiếng rít cao phổ biến trong các van không được phân loại.

3. Thiết kế đa năng cho các ứng dụng đa dạng

Có sẵn với kích thước từ DN40 đến DN500 với các kết nối mặt bích (ASME B16.5/GB/T 17241.6), các van kiểm tra im lặng của chúng tôi thích ứng với các hệ thống khác nhau:

Các tòa nhà thương mại: Lắp đặt tại các cửa hàng bơm trong các hệ thống cấp nước cao tầng để bảo vệ đường ống và duy trì sự thoải mái của người thuê.
Cây công nghiệp: Xử lý nước bẩn hoặc bùn nhẹ với thiết kế đĩa chống mảnh vụn, ngăn ngừa tắc nghẽn trong khi giảm tiếng ồn trong các cơ sở sản xuất.
Hệ thống dân cư: Đủ yên tĩnh cho các phòng bơm dân cư, với các tùy chọn bằng đồng không có chì đáp ứng các tiêu chuẩn của FDA cho nước uống.

Nâng cấp lên điều khiển chất lỏng yên tĩnh, an toàn hơn

Đừng để tiếng ồn và búa nước thỏa hiệp hiệu suất của hệ thống của bạn. Các van kiểm tra im lặng của Storaen cung cấp sự bảo vệ kép mà bạn cần hoạt động của người dùng và phòng chống dòng chảy mạnh mẽ được thiết kế để kéo dài tuổi thọ của máy bơm, giảm bảo trì và tạo ra môi trường thoải mái hơn.

Cho dù bạn đang nâng cấp một phòng bơm thương mại hoặc thiết kế hệ thống nước dân cư, các van kiểm tra im lặng của chúng tôi cung cấp sự cân bằng hoàn hảo về an toàn và thanh thản. Khám phá phạm vi của chúng tôi ngày hôm nay và khám phá lý do tại sao các ngành công nghiệp tin tưởng Storaen để kiểm soát chất lỏng không có tiếng ồn, đáng tin cậy.

SWING so với loại nâng: Nguyên tắc giảm nhiễu chuyên sâu của Van kiểm tra im lặng

Việc lựa chọn giữa các van kiểm tra im lặng kiểu swing và loại nâng phụ thuộc vào việc hiểu các cơ chế giảm tiếng ồn độc đáo của chúng và cường độ hoạt động. Storaen cung cấp cả hai thiết kế, mỗi thiết kế được tối ưu hóa cho các nhu cầu kiểm soát chất lỏng cụ thể, ở đây là cách chúng hoạt động và nơi chúng xuất sắc trong việc tạo ra các hệ thống đường ống yên tĩnh, an toàn hơn.

1. Van kiểm tra im lặng kiểu swing: Dòng lưu lượng thấp với chuyển động góc

Các van loại swing có đĩa có bản lề ở trên cùng, xoay để mở/đóng xung quanh một trục ngang:

Cơ chế giảm tiếng ồn:

Một đĩa phủ cao su (EPDM/NBR) và thiết kế ghế mềm hấp thụ tác động trong quá trình đóng cửa, giảm 35% nhiễu của SLAM SLAM so với các van chỉ có kim loại.
Một lò xo làm ẩm làm chậm vòng quay của đĩa, đảm bảo niêm phong dần dần ngay cả trong các hệ thống áp suất thấp (≥0,05MPa), giảm thiểu các rung động liên quan đến búa nước (nhiễu ≤75dB).

Tốt nhất cho:

Các đường ống có đường kính lớn (DN80, DN600) trong các hệ thống nước công nghiệp hoặc các vòng HVAC, trong đó thiết kế lỗ khoan đầy đủ của chúng giúp giảm 20% so với các loại nâng.
Các ứng dụng áp suất vừa phải (≤1,6MPa) với phương tiện sạch, vì thiết kế có bản lề ít bị tắc nghẽn mảnh vụn.

2. Van kiểm tra im lặng kiểu thang máy: Đóng chính xác cho sự yên tĩnh áp suất cao

Các van loại nâng Sử dụng đĩa di chuyển theo chiều dọc được hướng dẫn bởi một thân cây, cung cấp điều khiển chặt chẽ hơn trong các kịch bản áp suất cao:

Cơ chế giảm tiếng ồn:
Một hệ thống đường ray hướng dẫn kép ổn định chuyển động thẳng đứng của đĩa, loại bỏ lắc lư bên và tiếng rít kim loại phổ biến trong các thiết kế không có thiết kế.
Một thiết kế ngắn (25 Hàng50mm) kết hợp với lò xo hạng nặng đảm bảo đóng cửa nhanh nhưng được kiểm soát nhanh chóng (0,3 giây đối với DN50), giảm 40% tiếng ồn tăng áp lực trong các hệ thống lên tới 2,5 MPa.

Tốt nhất cho:
Đường kính nhỏ đến trung bình (DN15, DN200) trong các tòa nhà dân cư hoặc thương mại, trong đó không gian bị hạn chế và hoạt động yên tĩnh là rất quan trọng (tiếng ồn ≤65dB trong hệ thống nước trong nước).
Các ứng dụng áp suất cao như các dòng thức ăn nồi hơi, nhờ khả năng xử lý nhiệt độ lên tới 150 ° C với các thành phần bằng thép không gỉ 316.

Sự khác biệt về thiết kế chính để kiểm soát tiếng ồn

Bề mặt niêm phong: Các loại swing sử dụng ghế rộng, góc cạnh để tiếp xúc dần dần; Các loại nâng dựa vào ghế hẹp, phẳng để đóng cửa ngay lập tức nhưng được đệm.
Dòng chảy nhiễu loạn: Đường dẫn được sắp xếp hợp lý của Van xoay làm giảm nhiễu loạn trong dòng chảy tốc độ thấp; Thân thẳng đứng của Van nâng tạo ra điện trở nhỏ nhưng vượt trội trong môi trường có tốc độ cao, dễ bị nhiễu.
Nhu cầu bảo trì: Thân cây có hướng dẫn của Van nâng yêu cầu bôi trơn định kỳ (tay áo phủ PTFE trong các mô hình Storaen làm giảm 30%ma sát); Các khớp có bản lề của Van swing cần phương tiện không có mảnh vụn để tránh dính.

Giải pháp kỹ thuật của Storaen cho mọi kịch bản

Ưu điểm kiểu swing: Lớp lót epoxy tùy chọn cho phương tiện ăn mòn, mặt bích ASME B16.5 cho khả năng tương thích toàn cầu và kiểm tra tiếng ồn tuân thủ ISO 3744 (Tiêu chuẩn kỹ thuật âm thanh).
Đổi mới loại thang máy: Điều chỉnh tải trước mùa xuân được cấp bằng sáng chế (0 Ném10n · m) để tinh chỉnh tốc độ đóng, lý tưởng để tùy chỉnh mức độ tiếng ồn trong môi trường nhạy cảm như bệnh viện hoặc khách sạn.

Chọn đúng loại cho hệ thống của bạn

Ưu tiên không gian & áp suất thấp: Đi với các van kiểm tra im lặng kiểu xoay cho các đường ống lớn.
Cần áp suất cao & độ chính xác: Lựa chọn các van kiểm tra im lặng loại thang máy trong các thiết lập nhỏ gọn, có nhu cầu cao.

Cả hai thiết kế từ Storaen đều đảm bảo phòng ngừa dòng chảy ngược đáng tin cậy trong khi giải quyết tiếng ồn tại nguồn của nó cho dù thông qua việc đóng góc dần dần hoặc chuyển động dọc được kiểm soát. Khám phá phạm vi của chúng tôi ngày hôm nay và khám phá cách chuyên môn kỹ thuật của chúng tôi có thể cung cấp kiểm soát chất lỏng yên tĩnh, hiệu quả mà hệ thống của bạn xứng đáng.

1, van kiểm tra quay: vạt van có hình đĩa, xoay quanh trục kênh ghế van cho chuyển động quay, bởi vì kênh van thành một điện trở dòng chảy, so với sự gia tăng của van kiểm tra bướm là nhỏ, phù hợp với tốc độ dòng chảy thấp và sự thay đổi không thường xuyên. Van kiểm tra bướm được chia thành loại van đơn, loại hai van và loại đa van, ba dạng này chủ yếu theo tầm cỡ của van đối với phân chia, mục đích là để ngăn chặn môi trường ngăn chặn dòng chảy hoặc dòng chảy ngược, làm suy yếu cú sốc thủy lực.

2, Van kiểm tra nâng: Van trượt dọc theo đường trung tâm dọc của van kiểm tra cơ thể van, van kiểm tra bộ giảm âm chỉ có thể được lắp đặt trong đường ống ngang, có thể sử dụng bóng Van kiểm tra van kiểm tra van có đường kính nhỏ cao áp. Hình dạng của thân van của van kiểm tra bộ giảm âm giống như của van toàn cầu (có thể được khái quát hóa với van toàn cầu), do đó, hệ số điện trở chất lỏng của nó lớn hơn. Cấu trúc của nó tương tự như van toàn cầu, thân van và vạt van và giống như van toàn cầu.

Phần của vạt van và phần dưới của nắp van được xử lý bằng tay áo hướng dẫn, và hướng dẫn vạt van có thể được nâng và hạ xuống trong hướng dẫn của van, khi môi trường chảy xuống, vạt van mở ra và khi độ dừng của môi trường. Chỉ đạo của Butterfly Butterfly Kiểm tra phương tiện truyền thông van và hướng đầu ra và hướng kênh van vuông góc; Van kiểm tra thang máy dọc, hướng đầu vào và hướng đầu ra và hướng kênh van là giống nhau, điện trở dòng chảy nhỏ hơn so với thẳng.

3, Van kiểm tra đĩa nghiêng: Vạt van xoay quanh pin trong van kiểm tra ghế. Đơn giản hơn cấu trúc van kiểm tra đĩa, chỉ có thể được cài đặt trong đường ống ngang, niêm phong tốt hơn.

4, Van kiểm tra bị bóp nghẹt: vạt van trượt dọc theo đường trung tâm của thân van. Van kiểm tra đường ống là một van mới xuất hiện, kích thước nhỏ, trọng lượng nhẹ, công nghệ xử lý tốt, là một trong những hướng phát triển của van kiểm tra. Nhưng hệ số điện trở chất lỏng lớn hơn một chút so với van kiểm tra swing.

5, Van kiểm tra nén: Van này được làm cho nước cấp nồi hơi và van cắt hơi nước, nó có van kiểm tra thang máy và van toàn cầu hoặc chức năng tích hợp van góc. Ngoài ra, có-một số không áp dụng cho việc lắp đặt đầu ra của các van kiểm tra, chẳng hạn như van dưới cùng, van kiểm tra loại lò xo, loại Y.

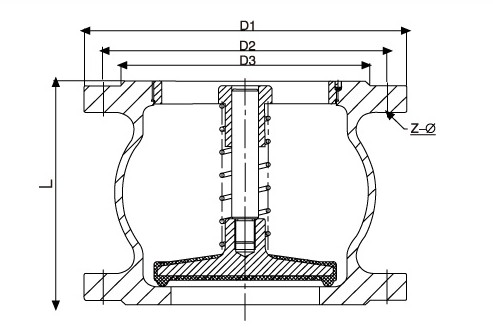

Sơ đồ cấu trúc của van kiểm tra bộ giảm âm tiết kiệm năng lượng:

1 Cơ thể van áp dụng thiết kế hình dạng "trống eo", cải thiện hướng dòng chảy trung bình, giảm hệ số điện trở dòng chảy.

2, van áp dụng một dạng cấu trúc ngắn, mặc dù tổn thất đầu lớn hơn một chút so với van kiểm tra câm nâng, nhưng khối lượng nhỏ và rẻ.

3 Cấu trúc nhỏ gọn, tay áo bôi trơn phi kim được lắp đặt giữa trục hướng dẫn và khung hướng dẫn, vạt van linh hoạt và sẽ không tạo ra hiện tượng giữ.

4, vòng niêm phong cao su của bộ xương được đặt trực tiếp trong thân van, để tránh môi trường trong một thời gian dài trên việc quét trực tiếp vòng niêm phong, tuổi thọ dịch vụ được mở rộng đáng kể, chắc chắn và bền.

5 、 Các nét mở và đóng ngắn của vạt van có thể ngăn ngừa búa nước một cách hiệu quả.

6 Áp dụng cho hệ thống cấp nước và hệ thống thoát nước, mạng lưới xây dựng cao, có thể được lắp đặt ở đầu ra của máy bơm, cấu trúc được sửa đổi một chút, có thể được sử dụng làm van đáy hút, nhưng không phải cho mạng lưới nước thải.

1, van đang sử dụng, dòng phương tiện theo hướng của mũi tên được hiển thị.

2, khi các phương tiện truyền thông theo hướng được chỉ định, vạt van theo vai trò của lực truyền thông, được mở ra; Phương tiện truyền thông phản ứng, do trọng lượng của vạt van và vạt van theo vai trò của lực đảo ngược phương tiện, do đó vạt van và bề mặt niêm phong của ghế van đóng lại để ngăn chặn mục đích của phương tiện truyền thông.

3 Bề mặt niêm phong của thân van và vạt van được hàn bằng thép không gỉ.

4 、 Độ dài cấu trúc phù hợp với tiêu chuẩn GB/T12221-2005, kết nối mặt bích phù hợp với tiêu chuẩn GB/T17241.6-2008.

1, van truy cập vào cả hai đầu sẽ bị chặn và sự tồn tại của trong nhà khô và thông gió. Nếu được lưu trữ trong một thời gian dài, nó nên được kiểm tra thường xuyên để ngăn ngừa rỉ sét và ăn mòn.

2 Van phải được làm sạch trước khi lắp đặt và các khuyết tật gây ra trong quá trình vận chuyển sẽ được loại bỏ.

3 Cài đặt phải được kiểm tra cẩn thận trên các dấu hiệu van và bảng tên để đảm bảo tuân thủ việc sử dụng các yêu cầu.

4 Van được lắp đặt trên đường ống ngang với nắp ca -pô hướng lên trên.

Câu hỏi thường gặp về van kiểm tra im lặng

Van kiểm tra im lặng là gì và nó hoạt động như thế nào?

Van kiểm tra im lặng là một thiết bị cơ học cho phép chất lỏng chảy theo một hướng trong khi ngăn chặn dòng chảy. Nó hoạt động bằng cách sử dụng đĩa có bản lề hoặc cơ chế lò xo mở ra khi áp suất chất lỏng ở phía đầu vào vượt quá áp suất ở phía đầu ra. Khi dòng chảy giảm hoặc đảo ngược, van im lặng đóng lại, giảm thiểu búa nước và rung động, làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng dân cư và công nghiệp.

Những vật liệu nào là các van kiểm tra im lặng làm từ?

Các van kiểm tra im lặng của chúng tôi được xây dựng từ các vật liệu chất lượng cao như đồng thau, thép không gỉ hoặc PVC, tùy thuộc vào mô hình cụ thể. Những vật liệu này được thiết kế cho độ bền và khả năng chống ăn mòn, đảm bảo tuổi thọ lâu dài và hiệu suất đáng tin cậy trong các hệ thống vận chuyển chất lỏng khác nhau.

Tôi có thể cài đặt van kiểm tra im lặng theo bất kỳ hướng nào không?

Mặc dù các van kiểm tra im lặng được thiết kế linh hoạt, nhưng điều cần thiết là cài đặt chúng theo hướng dẫn của nhà sản xuất. Thông thường, các van này nên được lắp đặt ở vị trí nằm ngang, với hướng dòng chảy được biểu thị bằng một mũi tên trên thân van. Điều này đảm bảo chức năng tối ưu và ngăn ngừa các vấn đề liên quan đến dòng chảy ngược hoặc hao mòn sớm.

Làm thế nào để van kiểm tra im lặng giảm thiểu tiếng ồn và búa nước?

Thiết kế của van kiểm tra im lặng kết hợp các tính năng làm giảm hiệu ứng tiếng ồn và búa nước. Các van sử dụng một cơ chế đóng chậm, nhẹ nhàng ngồi đĩa trở lại thân van thay vì đóng sầm lại. Việc đóng cửa dần dần này làm giảm dòng chảy hỗn loạn và giảm thiểu sốc thủy lực, đảm bảo hoạt động yên tĩnh hơn và kéo dài tuổi thọ của hệ thống ống nước của bạn.

Những ứng dụng nào phù hợp để sử dụng van kiểm tra im lặng?

Van kiểm tra im lặng là lý tưởng cho một loạt các ứng dụng, bao gồm hệ thống ống nước, tưới, quản lý nước thải và quy trình chất lỏng công nghiệp. Chúng đặc biệt có lợi trong các hệ thống trong đó việc giảm tiếng ồn là ưu tiên hoặc nơi dòng chảy có thể gây ra sự gián đoạn hoạt động. Cho dù sử dụng dân cư hay thương mại, các van này đảm bảo kiểm soát chất lỏng hiệu quả và đáng tin cậy.

Làm thế nào tôi có thể xác định kích thước phù hợp của van kiểm tra im lặng cho hệ thống của tôi?

Để xác định kích thước thích hợp của van kiểm tra im lặng cho hệ thống của bạn, trước tiên hãy đánh giá kích thước đường ống và tốc độ dòng chảy của chất lỏng bạn đang làm việc. Kích thước van phải phù hợp với kích thước ống danh nghĩa để đảm bảo dòng chảy tối ưu và ngăn chặn các hạn chế. Ngoài ra, hãy xem xét đánh giá áp suất và khả năng tương thích với loại chất lỏng. Nếu bạn cần hỗ trợ, các chuyên gia của chúng tôi sẵn sàng giúp hướng dẫn bạn lựa chọn lý tưởng cho các nhu cầu cụ thể của bạn.
