Hướng dẫn đường sắt

Nơi xuất xứ ： Hà Lan, Trung Quốc

Bảo hành 1 năm

Hỗ trợ tùy chỉnh ： OEM, ODM, OBM

Tên thương hiệu ： Storan

Số mô hình ： 2008

Vật liệu ： HT200-HT300

Độ chính xác Tùy chỉnh

Chế độ hoạt động Tùy chỉnh

Vật phẩm trọng lượng Tùy chỉnh

Công suất Tùy chỉnh

Đặc điểm kỹ thuật ： chiều dài 1500-4000mm hoặc tùy chỉnh

Bề mặt T-Slots

Độ cứng của bề mặt làm việc ： HB160-240

Xử lý bề mặt Gia công

Quá trình đúc ： đúc cát nhựa

Vẽ tranh ： sơn lót và vẽ mặt

Lớp phủ bề mặt ： Dầu ngâm và nhựa lót hoặc được phủ bằng sơn chống ăn mòn

Lớp chính xác 2-3

Nhiệt độ làm việc ： (20 ± 5) ℃

Bao bì hộp gỗ dán

Thời gian dẫn đầu

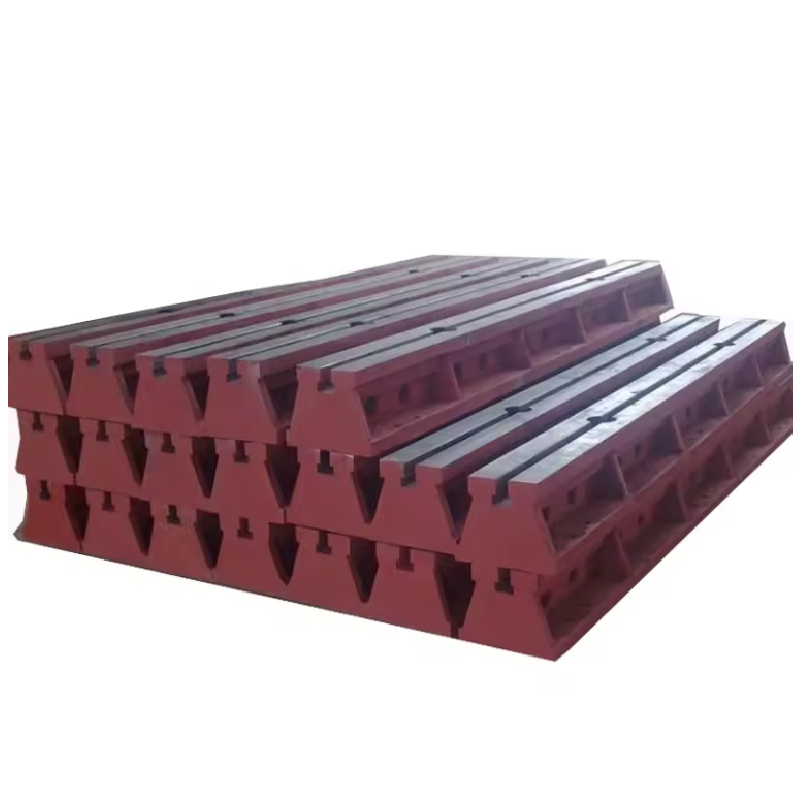

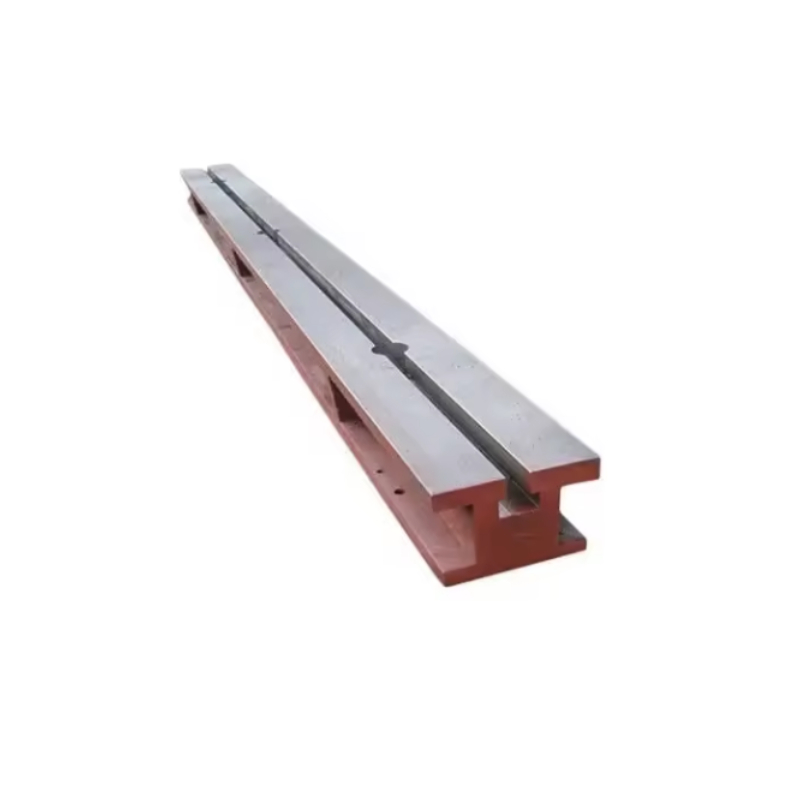

Các sản phẩm đường sắt mặt đất bằng gang T-Groove còn được gọi là: đường ray mặt đất, đường ray mặt đất T-Groove, chùm tia đất, sắt rãnh mặt đất, sắt rãnh, nền tảng T-Groove, đường sắt gang.
Mục đích chính của đường ray mặt đất bằng gang T-Groove là thiết kế và lắp ráp nó vào một nền tảng chùm tia dựa trên các điểm cố định của thiết bị. Nó chủ yếu được sử dụng để lắp ráp, thử nghiệm, hàn và kiểm tra các thiết bị lớn.

Những lợi thế vật liệu của đường ray mặt đất bằng gang T-Grove:
Ưu điểm của đường ray mặt đất bằng gang T-Groove: bằng cách sử dụng đường ray mặt đất bằng gang, không cần thiết phải biến chúng thành các nền tảng lớn, giúp tiết kiệm chi phí vật liệu và chiếm một không gian nhỏ, dẫn đến hiệu quả chi phí cao.

Vật liệu của đường ray mặt đất bằng gang T-Grove là gang màu xám mạnh HT200-250, với độ cứng bề mặt hoạt động của HB170-240. Việc đúc đã trải qua hai vòng ủ nhân tạo ở mức 600 -700 ℃ hoặc lão hóa tự nhiên trong 2-3 năm để loại bỏ hoàn toàn căng thẳng nội bộ, với độ chính xác ổn định và khả năng chống mài mòn tốt.

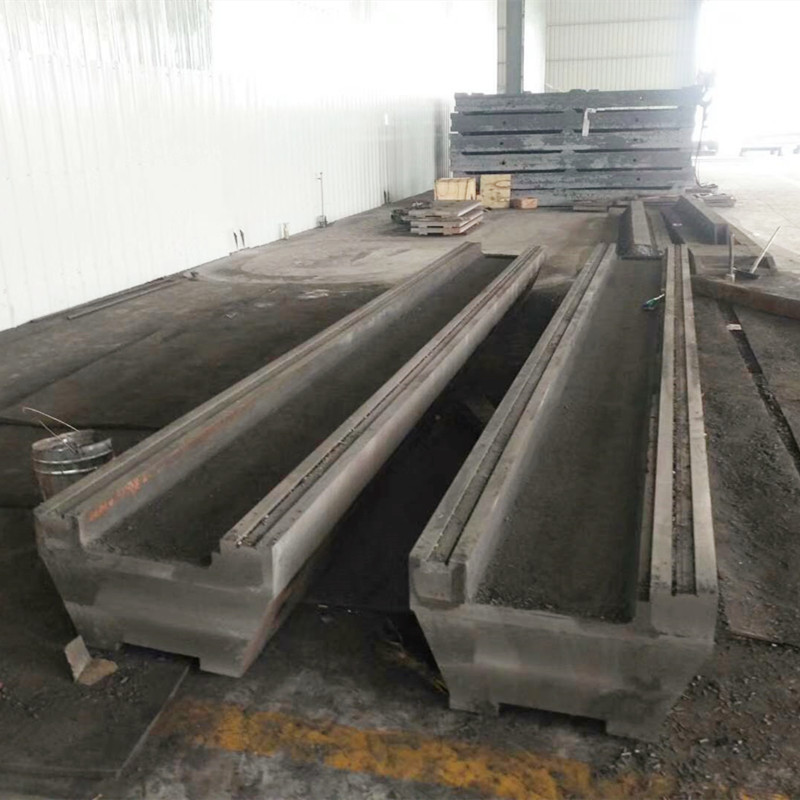

Đúc cát nhựa: Cách sản xuất đường sắt hướng dẫn đảm bảo sự ổn định

Độ chính xác trong đường ray hướng dẫn tuyến tính bắt đầu với sự xuất sắc sản xuất. Storaen sử dụng đúc cát nhựa tiên tiến để thiết kế đường ray hướng dẫn tuyến tính hạng nặng cung cấp sự ổn định chưa từng có cho các ứng dụng hàng không vũ trụ, ô tô và công nghiệp nặng. Đây là cách quá trình của chúng tôi đảm bảo độ tin cậy và hiệu suất trên tất cả các loại đường sắt hướng dẫn:

1. Vật liệu xuất sắc: gang HT200-HT300 cho nhu cầu công nghiệp

Đúc cát nhựa bắt đầu bằng việc chọn gang xám HT200-HT300:

Sức mạnh cân bằng: Cường độ kéo dài 200 300MPA hỗ trợ 5 thiết bị di chuyển, lý tưởng cho đường ray hướng dẫn tuyến tính hạng nặng.
Khả năng chống căng thẳng: Cấu trúc hạt đồng đều làm giảm căng thẳng bên trong 40% so với đúc cát xanh, giảm thiểu cong vênh trong môi trường 10 ° CTHER40 ° C cho hiệu suất đường ray của máy.

2. Đúc chính xác cho hình học phức tạp

Cát nhựa tự làm cứng cho phép các loại đường ray hướng dẫn phức tạp với dung sai chặt chẽ:

Độ chính xác của mô hình CNC: Kích thước T-SLOT (chiều rộng 143636, độ sâu 82020mm) đạt được với độ chính xác ± 0,1mm cho tích hợp liền mạch với các hệ thống tự động hóa.
Tính ổn định cốt lõi: Các lõi bên trong duy trì độ thẳng 0,05mm/m, ngăn ngừa khiếm khuyết và đảm bảo độ phẳng của lớp 2 (0,02mm/m đối với đường ray 2000mm).

3. Điều trị nhiệt cho độ bền & độ ổn định

Quá trình 3 bước giúp tăng cường hiệu suất đường sắt:

Giảm căng thẳng (550 ° C/4H): Loại bỏ 90% ứng suất đúc để ngăn ngừa biến dạng trong quá trình gia công/vận chuyển.
Bình thường hóa: Tinh chỉnh cấu trúc hạt cho điện trở hao mòn dài hơn 2 lần trong các ứng dụng chu kỳ cao (hơn 10.000 chu kỳ tải).
Nghi hình bề mặt: Kết thúc thành RA ≤1,6μm cho chuyển động mịn và ma sát tối thiểu trong các hệ thống tự động.

4. Khả năng kích thước & tải tùy chỉnh

Storaen thích nghi với tất cả các hướng dẫn kích thước đường sắt và nhu cầu tải:

Phạm vi tiêu chuẩn: chiều dài 1500 Hàng4000mm, chiều rộng 2005500mm để sử dụng phổ biến; Kích thước tùy chỉnh lên đến 6000mm cho máy móc quá khổ.
Thiết kế gia cố: Cấu trúc web tăng khả năng tải lên 30% (lên đến 80 tấn/m) mà không cần thêm trọng lượng, lý tưởng cho việc lắp ráp hàng không vũ trụ đòi hỏi độ chính xác và tính di động.

5. Lợi thế đúc của Storaen

Tính linh hoạt: Sản xuất tất cả các loại đường sắt hướng dẫn từ các đường ray chính xác nhẹ đến các mô hình nhiệm vụ nặng nề gồ ghề với độ chính xác bằng nhau.
Đảm bảo chất lượng: Kiểm tra quét laser 3D/CMM đảm bảo tuân thủ GB/T 1958-2017/ISO 1101, được hỗ trợ bởi bảo hành 1 năm chống lại sự trôi dạt.
Hiệu quả: Công suất 500pcs/ngày cung cấp đường ray tiêu chuẩn trong 7 ngày, các giải pháp tùy chỉnh trong 4 tuần6 tuần, tốc độ và sự ổn định cân bằng.

Sự ổn định trong đường ray hướng dẫn tuyến tính được thiết kế, không phải tình cờ. Đúc cát của Storaen kết hợp các vật liệu cao cấp, đúc chính xác và xử lý nhiệt nghiêm ngặt để cung cấp đường ray hướng dẫn tuyến tính hạng nặng và đường ray hướng dẫn máy đáp ứng nhu cầu công nghiệp khó khăn nhất. Khám phá các loại đường sắt hướng dẫn của chúng tôi ngày hôm nay và trải nghiệm sự khác biệt sản xuất nâng cao về hiệu suất thiết bị và tuổi thọ.

Cách hướng dẫn đường ray thay thế các tấm bề mặt gang để tiết kiệm chi phí

Các tấm bề mặt gang truyền thống thống trị lắp ráp và kiểm tra công nghiệp, nhưng số lượng lớn, kích thước cố định và chi phí bảo trì cao của chúng thách thức hiệu quả sản xuất hiện đại. Storaen giới thiệu đường ray hướng dẫn tuyến tính như một sự thay thế hiệu quả về chi phí, cung cấp độ chính xác, tính linh hoạt và tổng tiết kiệm chi phí lên tới 30% so với các tấm thông thường. Đây là cách các loại đường sắt hướng dẫn của chúng tôi xác định lại công việc công nghiệp:

1. Thiết kế tiết kiệm không gian: Giảm 50% dấu chân

Các tấm gang (ví dụ, 2000x1500mm) yêu cầu không gian sàn rộng và nền tảng nặng, nhưng đường ray hướng dẫn tuyến tính hạng nặng của Storaen cung cấp các giải pháp mô-đun, hợp lý:

Tính linh hoạt theo chiều dọc & ngang: Đường ray hướng dẫn dọc (ví dụ, mô hình chiều cao 1500mm) gắn trên tường hoặc giá đỡ, tạo ra các không gian làm việc lắp ráp 3D mà không hy sinh diện tích sàn cho các tế bào robot nhỏ gọn hoặc trạm hàn tự động.
Độ dài có thể tùy chỉnh: Kích thước đường ray hướng dẫn tiêu chuẩn dao động từ 1000 Hàng4000mm, với sự kết hợp liền mạch cho các ứng dụng quá khổ (lên đến 6000mm), giảm chất thải vật liệu 40% so với các tấm gang để cắt.

2. Độ chính xác hiệu quả về chi phí mà không thỏa hiệp

Trong khi các tấm gang đạt được độ phẳng lớp 2 (.0,02mm/m), đường ray hướng dẫn tuyến tính hoàn thiện mặt đất của Storaen phù hợp với độ chính xác này với giá đường sắt hướng dẫn thấp hơn 30%:

Hiệu quả vật liệu: HT200 Gang Xây dựng (độ cứng 180hb) sử dụng vật liệu ít hơn 25% so với các tấm bề mặt rắn trong khi vẫn duy trì khả năng tải 50 tấn/m, cân bằng độ cứng và kinh tế.
Giảm bảo trì: Kết thúc dầu ngâm chống ăn mòn (độ dày 5μM) bảo vệ chống lại chất làm mát và độ ẩm, kéo dài tuổi thọ dịch vụ 2 lần so với các tấm chưa tráng đòi hỏi phải tái tạo bề mặt hàng năm (chi phí 5.000 đô la+ cho các tấm lớn).

3. Khả năng thích ứng cho quy trình công việc động

Cố định các tấm gang đấu tranh với nhu cầu sản xuất thay đổi, nhưng các loại đường sắt hướng dẫn của chúng tôi vượt trội về tính linh hoạt:

Thiết kế T-SLOT mô-đun: Các khe rộng 1436363 (dung sai ± 0,1mm) Chấp nhận kẹp giải phóng nhanh, cánh tay robot hoặc công cụ đo, cho phép cấu hình lại trận đấu 5 phút so với 2 giờ cho các thiết lập dựa trên tấm.
Hiệu suất nhiệm vụ nặng nề: Các đường ray hướng dẫn tuyến tính hạng nặng gia cố (khả năng tải 80 tấn/m) hỗ trợ các thiết bị lớn như dập các bộ phận báo chí hoặc các phần thân máy bay hàng không vũ trụ, thay thế các lắp ráp đa tấm bằng các hệ thống đường sắt đơn đơn giản hóa sự liên kết.

4. Đề xuất giá trị của Storaen: Không chỉ tiết kiệm chi phí

Triển khai nhanh chóng: Đường ray được gia công sẵn đã sẵn sàng để lắp đặt, cắt thời gian thiết lập xuống 60% so với các tấm gang và neo.
Giải pháp tùy chỉnh: Cần lớp phủ chống từ tính để lắp ráp thiết bị điện tử hoặc hướng dẫn quá khổ kích thước đường sắt cho sản xuất tuabin gió? Nhóm OEM của chúng tôi cung cấp đường ray hướng dẫn máy phù hợp trong 4 tuần6, không có phụ phí đơn hàng tối thiểu.
Đảm bảo chất lượng: Mỗi đường sắt đều đáp ứng dung sai hình học GB/T 1958-2017 và bao gồm bảo hành 1 năm, loại bỏ rủi ro đầu tư vào các lựa chọn thay thế ngân sách kém hiệu quả.

5. Các ứng dụng nơi tiết kiệm chi phí đáp ứng hiệu suất

Lắp ráp ô tô: Thay thế các tấm gang 3m² bằng hai đường ray hướng dẫn tuyến tính hạng nặng 2000mm, tiết kiệm 10.000 đô la chi phí trả trước và 20% không gian sàn để căn chỉnh khối động cơ.
Công cụ hàng không vũ trụ: Đường ray hướng dẫn tuyến tính nhẹ (nhẹ hơn 30% so với các tấm tương đương) làm giảm yêu cầu tải cần cẩu trong quá trình kiểm tra thành phần cánh, giảm chi phí năng lượng hoạt động.
Gia công chung: Hướng dẫn di động Các loại đường ray (trọng lượng 50100100kg) Loại bỏ sự cần thiết phải lắp đặt tấm vĩnh viễn, lý tưởng cho các cửa hàng việc làm với cấu hình lại thiết bị thường xuyên.

Đừng để những tấm gang đã lỗi thời làm cạn kiệt ngân sách và không gian sàn của bạn. Đường ray hướng dẫn tuyến tính của Storaen cung cấp độ chính xác mà bạn cần với một phần chi phí, với tính mô-đun để chống lại các hoạt động của bạn. Từ đường ray hướng dẫn tuyến tính hạng nặng cho người khổng lồ công nghiệp đến các loại đường sắt hướng dẫn có thể tùy chỉnh cho các ứng dụng thích hợp, chúng tôi xác định lại giá trị trong các giải pháp giữ công việc. Khám phá các tùy chọn giá đường sắt hướng dẫn cạnh tranh của chúng tôi ngày hôm nay và bắt đầu tiết kiệm mà không hy sinh hiệu suất.

•
• Mô tả văn bản hình ảnh 1
•
•

Đặc điểm kỹ thuật và mô hình (chiều dài x chiều rộng x chiều cao) (đơn vị: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Đặc điểm kỹ thuật của đường sắt hướng dẫn sàn gang T-slot:
