Đá granite v-frame cẩm thạch v-frame

Khung đá granit hình chữ V được làm bằng vật liệu đá granit tự nhiên "Jinan Qing" thông qua xử lý cơ học và mài chính xác thủ công. Ánh đen, kết cấu cấu trúc đồng đều, độ ổn định tốt, cường độ cao, độ cứng cao, khung hình chữ V bằng đá granit với các ưu điểm như độ chính xác cao, không bị gỉ, kháng axit và kiềm, không từ hóa, không biến dạng và khả năng chống hao mòn tốt. Thích hợp để kiểm tra, đo lường, đánh dấu và định vị công việc trong các ngành công nghiệp chế biến cơ học và sản xuất thành phần.

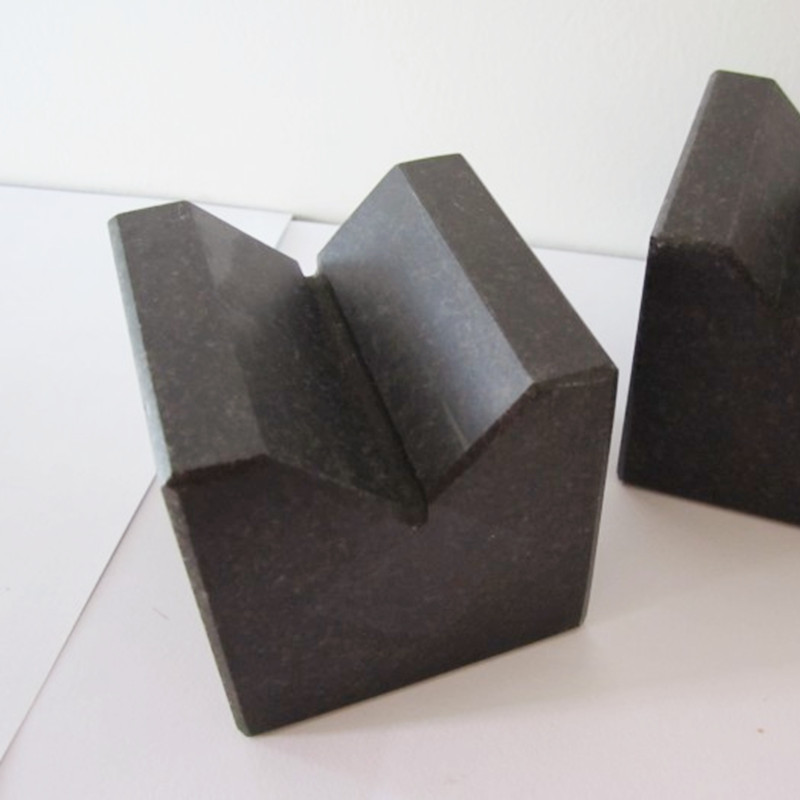

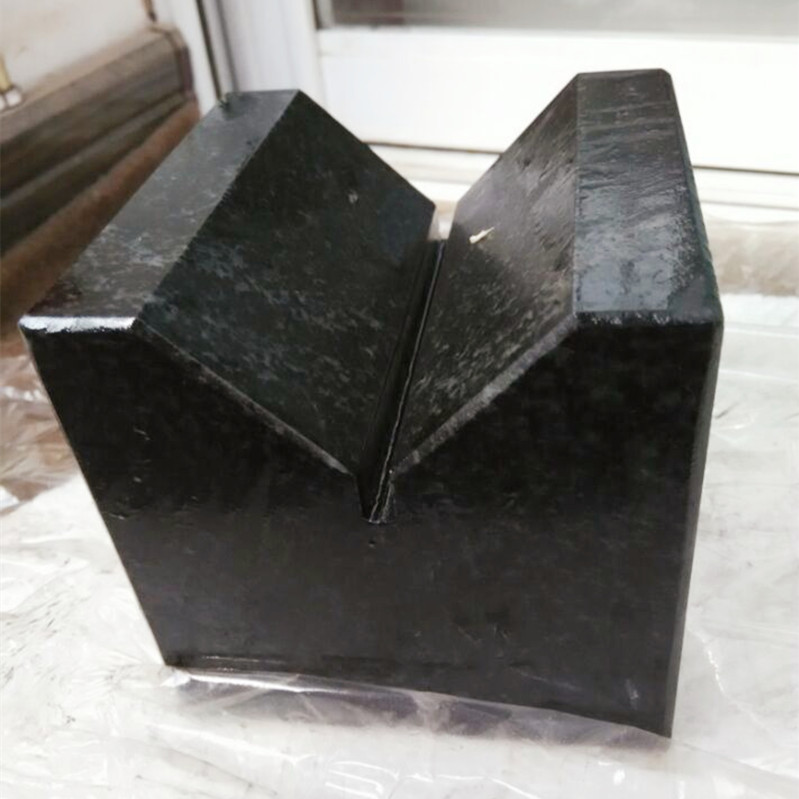

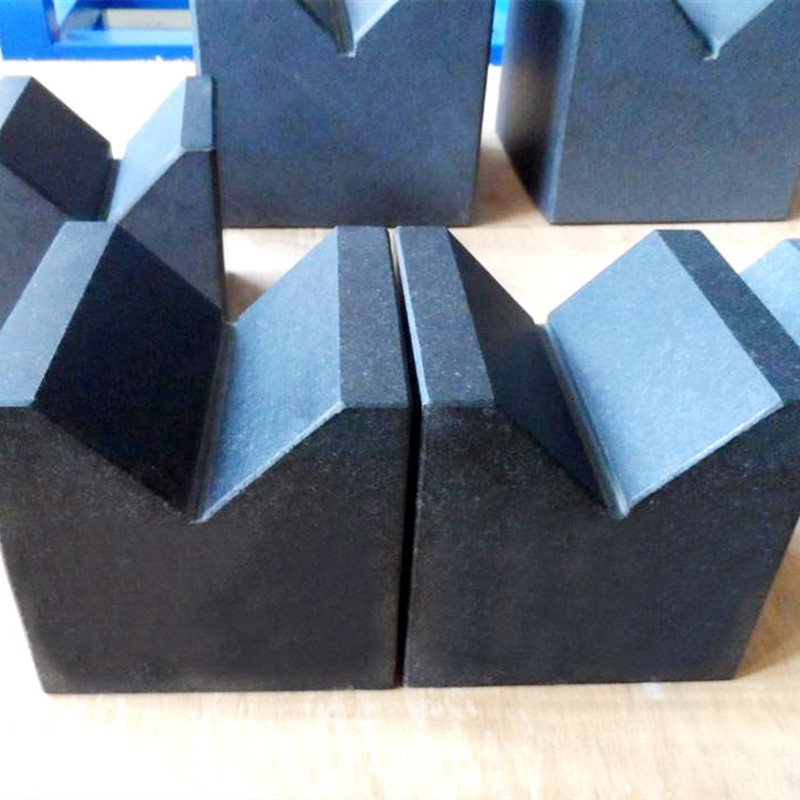

Công cụ đo đá granit v Hình dạng khối đen

Độ chính xác của Granit V-Frame: Cấp 000-1.

Các ứng dụng khối đá granit v (khung V): Căn chỉnh trục trong xử lý cơ học

Trong xử lý cơ học, căn chỉnh trục chính xác là rất quan trọng để giảm thiểu rung động, giảm hao mòn và đảm bảo hiệu suất tối ưu của máy móc quay. Các khối Granit V của Storaen (khung V) cung cấp một giải pháp ổn định, chính xác cho thách thức này, tận dụng các tính chất tự nhiên của đá granit Jinan Qing để cung cấp độ chính xác chưa từng có trong các nhiệm vụ liên kết trục trong các ngành công nghiệp từ việc sản xuất ô tô đến kỹ thuật hàng không vũ trụ.

1. Nền tảng của căn chỉnh trục: Tại sao Granit V-Fram

Khối Granit v của Storaen cung cấp ba lợi thế cốt lõi cho sự liên kết của trục:

Tính ổn định kích thước: Đá granit Jinan Qing (độ cứng ≥70hs) tự hào có hệ số giãn nở nhiệt thấp (8,3 × 10⁻⁶/° C), duy trì độ chính xác liên kết giữa các đu mô nhiệt độ (10 ° C, 40 ° C). Không giống như các khối V bằng thép mở rộng/hợp đồng không thể đoán trước được, các khung đá granit của chúng tôi giữ các trục được căn chỉnh trong phạm vi ± 5μm/m, ngay cả trong các hội thảo chưa được xử lý.
Giảm chấn rung: Cấu trúc hạt của đá hấp thụ nhiều rung hơn 60% so với thép, rất quan trọng để duy trì sự liên kết trong quá trình gia công tốc độ cao. Khung Granit V 160 × 160 × 90mm ổn định trục 50kg quay ở 3000 vòng / phút, giảm công cụ nói chuyện và độ nhám bề mặt (RA .80,8μm).
Khả năng chống ăn mòn: Tự nhiên miễn dịch với chất làm mát, dầu và độ ẩm, các khối Granit v Storaen yêu cầu phòng ngừa rỉ sét bằng không đối với môi trường gia công khắc nghiệt nơi các lựa chọn thay thế bằng thép xuống cấp trong vài tháng.

2. Lớp chính xác cho mọi nhu cầu liên kết

Chọn mức độ chính xác phù hợp cho ứng dụng của bạn:

Lớp 000 (độ phẳng ± 2μm): Được sử dụng trong sản xuất thành phần hàng không vũ trụ, khung granit V 100 × 100 × 63mm phù hợp với các trục hợp kim titan đến ASME B89.3.2, đảm bảo tính đồng tâm trong 5μM đối với các cánh quạt động cơ phản lực.
Lớp 0 (độ phẳng ± 5μm): Hoàn hảo cho lắp ráp hệ thống truyền động ô tô, các trục khuỷu thép 200 × 200 × 125mm với độ song song ± 0,01mm/m, giảm 30% hao mòn trong động cơ mã lực cao.
Lớp 1 (độ phẳng ± 10μm): Phù hợp với các nhiệm vụ công nghiệp chung như căn chỉnh con lăn băng tải, trong đó khối đá granit V 300 × 300 × 150mm đảm bảo độ vuông góc của trục 90 ° đối với giường máy, loại bỏ trượt đai trong các đường đóng gói.

3. Các ứng dụng chính trong xử lý cơ học

Thiết lập máy CNC: Khung Granit V Storaen (Lớp 000, 63 × 63 × 90mm) xác minh độ thẳng của trục trục chính máy tiện CNC trong quá trình lắp đặt, đảm bảo các đường dẫn công cụ vẫn còn trong phạm vi ± 0,005mm để gia công chính xác của các thành phần thiết bị y tế.
Lắp ráp hộp số: Trong sản xuất thiết bị hạng nặng, khối đá granit v 160 × 160 × 90mm phù hợp với các trục bánh răng hành tinh xuống trong vòng 8μm, giảm phát thải tiếng ồn và kéo dài tuổi thọ 25% trong máy móc xây dựng.
Kiểm tra động cơ hàng không vũ trụ: Các khung chống ăn mòn của chúng tôi hỗ trợ các trục không trong quá trình thử nghiệm mệt mỏi, duy trì sự liên kết thông qua hơn 10.000 chu kỳ tải mà không có sự trôi dạt về chiều để xác nhận hiệu suất động cơ trong điều kiện khắc nghiệt.

4. Cam kết của Storaen để liên kết sự xuất sắc

Độ chính xác được chứng nhận: Mỗi khối đá granit v được hiệu chỉnh bằng cách sử dụng giao thoa kế laser, với chứng nhận có thể truy nguyên cho các tiêu chuẩn GB/T 20428-2006 và ISO 1101, đảm bảo tuân thủ kiểm toán chất lượng nghiêm ngặt.
Giải pháp tùy chỉnh: Cần khung 500 × 500 × 200mm với các lỗ lắp lõm cho dây chuyền lắp ráp tự động? Nhóm OEM của chúng tôi cung cấp các thiết kế bespoke trong 4 tuần6, được tối ưu hóa cho nhu cầu căn chỉnh trục độc đáo của bạn.
Đảm bảo tuổi thọ: Được hỗ trợ bởi bảo hành 2 năm đối với sự thay đổi bề mặt hoặc thay đổi kích thước, các loại thay thế bằng thép vượt qua Granit v khung của chúng tôi bằng 5 lần, cung cấp tổng tiết kiệm chi phí là 1.500 đô la mỗi công cụ trong suốt tuổi thọ của nó.

Đừng để lại sự liên kết của trục để có cơ hội, các khối đá granit V của Storaen để cung cấp sự ổn định, độ chính xác và độ bền mà các yêu cầu xử lý cơ học hiện đại. Cho dù các máy CNC hiệu chỉnh, lắp ráp hộp số hoặc thử nghiệm động cơ hàng không vũ trụ, khung G granit V của chúng tôi đảm bảo mọi trục được căn chỉnh theo mức độ hoàn hảo, giảm thiểu thời gian chết, giảm chất thải và nâng cao chất lượng sản phẩm hoàn chỉnh của bạn. Khám phá phạm vi khung granit v của chúng tôi ngày hôm nay và trải nghiệm sự khác biệt của độ chính xác bằng đá.

Granite V Block (V-Frame) Chăm sóc: Làm sạch và lưu trữ Thực hành tốt nhất

Bảo trì thích hợp là chìa khóa để bảo tồn độ chính xác và tuổi thọ của các khối G granit V (khung V) của bạn. Khung V granit cao cấp của Storaen, được chế tác từ đá granit Jinan Qing, được thiết kế để bảo trì tối thiểu, nhưng theo các thực tiễn tốt nhất này đảm bảo chúng vẫn chính xác và không bị hư hại trong nhiều thập kỷ, ngay cả trong môi trường công nghiệp khắc nghiệt.

1. Làm sạch hàng ngày: Tháo các chất gây ô nhiễm nhẹ nhàng

Bề mặt không xốp của đá granit không thể chống lại hầu hết các chất gây ô nhiễm, nhưng việc làm sạch thường xuyên ngăn chặn sự tích tụ dư lượng có thể ảnh hưởng đến sự liên kết:
Các công cụ cần thiết: Vải microfiber mềm, chất tẩy rửa trung tính pH (ví dụ, giải pháp chăm sóc đá granit của Storaen) và một vắt cao su cho các mảnh vụn cứng đầu.

Từng bước một:

Lau sạch bề mặt khung chữ V bằng một miếng vải khô để loại bỏ bụi hoặc vỏ kim loại lỏng lẻo để duy trì độ phẳng ± 2μm của các khối Granit V Hạng 000.
Pha loãng chất tẩy rửa (1:10 với nước cất) và áp dụng cho một miếng vải ẩm, nhẹ nhàng chà dầu hoặc vết bẩn. Không bao giờ sử dụng dung môi axit/kiềm, chúng có thể khắc bề mặt đá granit theo thời gian.
Làm khô kỹ bằng một miếng vải không có xơ, đảm bảo không còn độ ẩm trong Grove V nơi trục tiếp xúc.

Mẹo chuyên nghiệp: Đối với môi trường gia công nặng, sạch sau mỗi lần thay đổi để ngăn chặn các hạt mài mòn (ví dụ: oxit nhôm) không bị trầy xước bề mặt mặt đất 320 (RA .80,8μm).

2. Chiến lược lưu trữ: Bảo vệ chống lại sự thay đổi tác động & nhiệt độ

Lưu trữ các khối đá granit v của bạn để duy trì độ ổn định kích thước và bảo vệ các cạnh của V-Grove:

Lưu trữ ngắn hạn (≤1 tuần):

Đặt trên một tấm thảm cao su rung rung (độ dày 5 mm) trên băng ghế hội thảo sạch, đảm bảo giải phóng mặt bằng 100mm từ các công cụ khác. Các khung chữ V 160 × 160 × 90mm của Storaen, nặng 18kg, giữ nguyên vị trí một cách an toàn ngay cả trong các hoạt động phay gần đó.

Lưu trữ dài hạn (≥1 tháng):

Bọc trong giấy mô không có axit hoặc bọc bong bóng chống tĩnh để che chắn từ độ ẩm (lý tưởng RH: 40%mật60%).
Lưu trữ theo chiều ngang trên một kệ phẳng với các hỗ trợ bọt dưới rãnh V và đế, phân phối trọng lượng để ngăn chặn độ lệch 0,05mm/m có thể xảy ra trong các khung không được hỗ trợ.
Duy trì nhiệt độ lưu trữ ở 20 ° C ± 2 ° C, Jinan Qing Granit mở rộng nhiệt thấp của Granit (8,3 × 10⁻⁶/° C) có nghĩa là nguy cơ cong vênh tối thiểu, nhưng biến động cực độ có thể ảnh hưởng đến tính nhất quán hiệu chuẩn.

Tránh: lưu trữ hoặc lưu trữ thẳng đứng, có thể nhấn mạnh các cạnh V-Groove Thiết kế tất cả các khối đá granit v cho độ ổn định ngang, với các bề mặt cơ sở được gia cố cho vị trí kệ an toàn.

3.

LÀM:

Kiểm tra hàng quý cho các chip nhỏ (≤0,5mm) bằng cách sử dụng kính lúp 10 lần, Storaen cung cấp tái tạo bề mặt tại chỗ cho các khung bị hỏng, khôi phục độ phẳng cho các lớp ban đầu.
Sử dụng Dịch vụ hiệu chuẩn được chứng nhận của Storaen hàng năm để xác minh việc tuân thủ GB/T 20428-2006, đảm bảo các khối G granit V của bạn duy trì độ chính xác được thử nghiệm của nhà máy.

Đừng:

Thả hoặc tấn công khung chữ V, ngay cả một tác động 1kg có thể chip cạnh Groove V, ảnh hưởng đến sự liên kết trục lên tới 15μm.
Lưu trữ với các công cụ từ tính của đặc tính phi từ tính của Granite (≤3μt) là lý tưởng cho môi trường từ trường, nhưng nam châm gần đó có thể thu hút các mảnh vụn làm trầy xước bề mặt.

4

Các khối đá granit v của chúng tôi được xây dựng để bảo trì dễ dàng:

Các cạnh tròn: Chamfers 3 mm trên tất cả các góc làm giảm rủi ro chip trong quá trình xử lý, một vấn đề phổ biến với các lựa chọn thay thế sắc nét.
Lớp phủ chống tĩnh (Tùy chọn): Đối với sản xuất điện tử, chọn khung V với lớp phủ dẫn điện 5μM đẩy các hạt bụi, quan trọng đối với sự liên kết trục chính xác trong môi trường phòng sạch.
Các trường hợp lưu trữ tùy chỉnh: Đặt một hộp gỗ cứng lót bọt (có sẵn cho tất cả các kích cỡ) với các chèn cắt CNC để che v-groove và cơ sở, bảo vệ khoản đầu tư của bạn trong quá trình vận chuyển giữa các cơ sở.

Chăm sóc cho các khối Granit v Storaen của bạn rất đơn giản với những thực hành này, Clean Clean nhẹ nhàng, lưu trữ thông minh và tận dụng các thiết kế thân thiện với bảo trì của chúng tôi. Bằng cách bảo vệ sự ổn định và độ chính xác tự nhiên của chúng, bạn đảm bảo mọi nhiệm vụ căn chỉnh trục đáp ứng các tiêu chuẩn công nghiệp cao nhất, từ lắp ráp ô tô đến đo lường không gian vũ trụ. Tin tưởng vào kỹ thuật của Storaen để cung cấp các khung chữ V đứng trước thử thách của thời gian vì sự chăm sóc đúng đắn không nên phức tạp khi độ chính xác không thể thương lượng.
