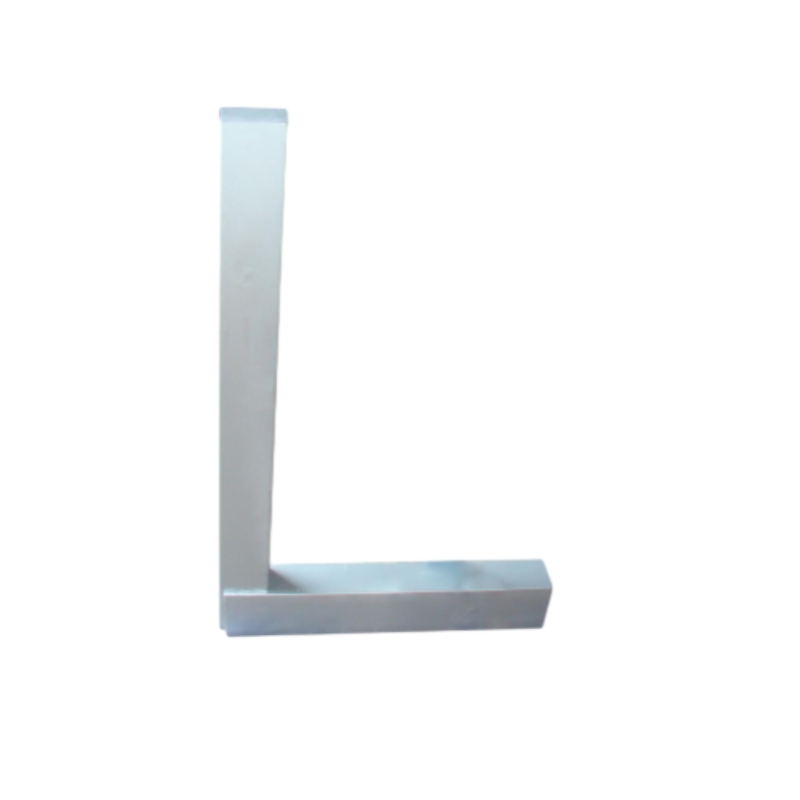

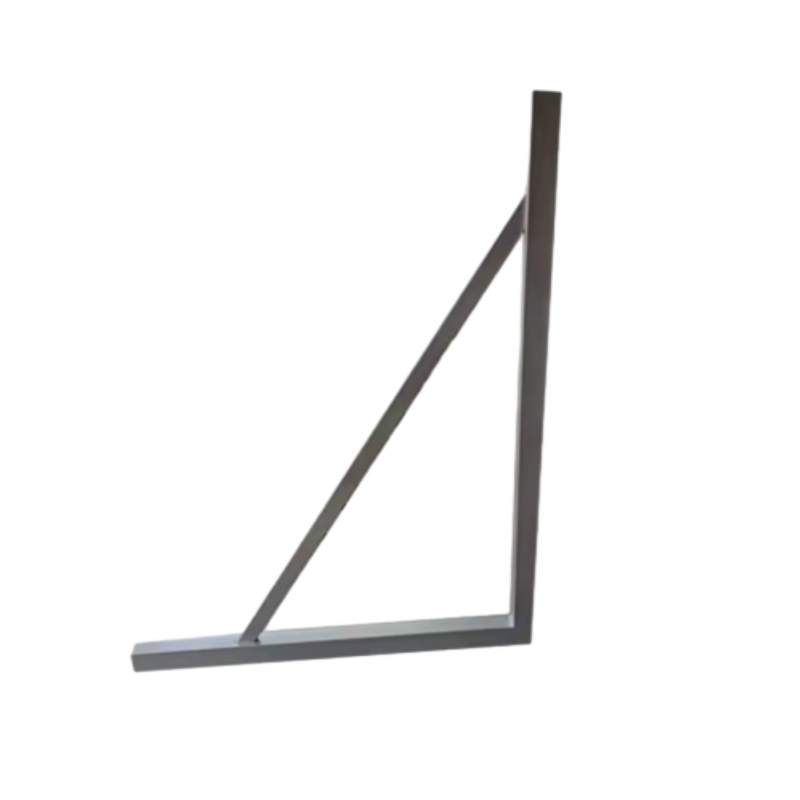

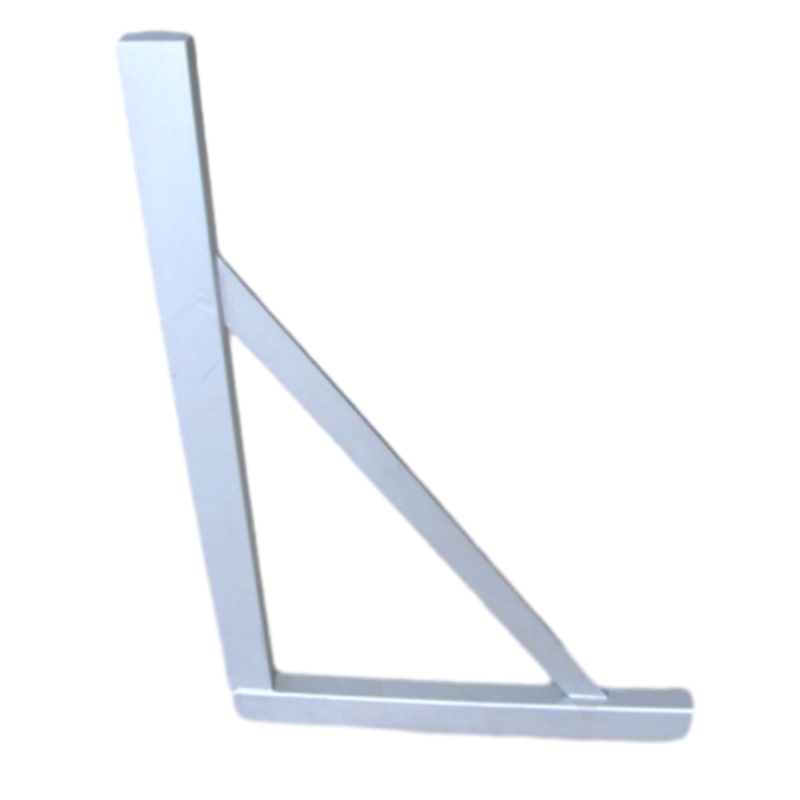

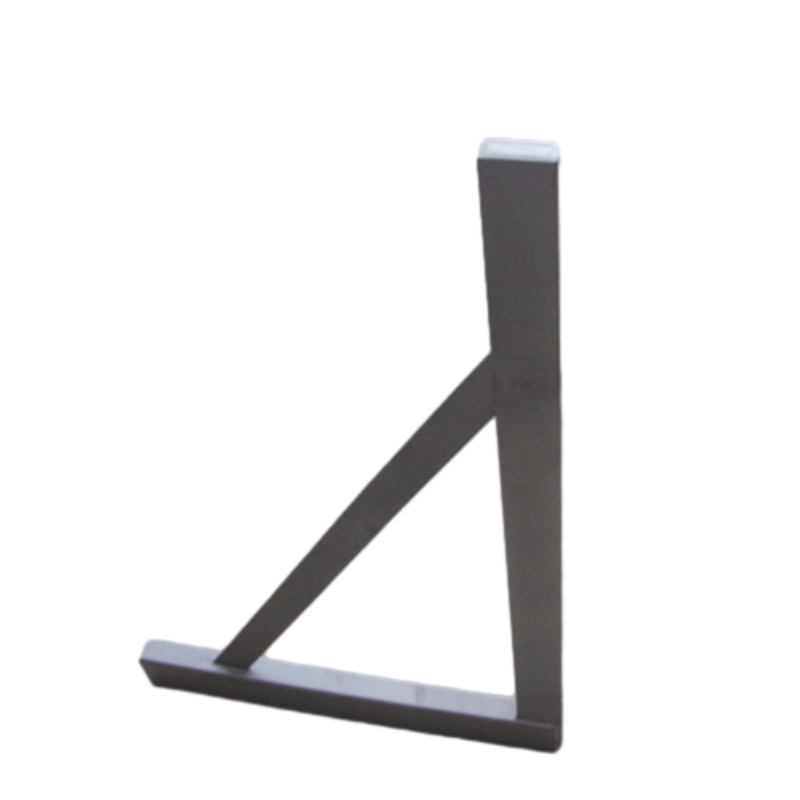

Thước đi góc phải

Nơi xuất xứ ： Hà Lan

Bảo hành 1 năm

Hỗ trợ tùy chỉnh OEM OEM

Tên thương hiệu ： Storan

Số mô hình 3003

Vật liệu ： magiê

Vật phẩm trọng lượng ： 4kg

Tên sản phẩm ： ĐIỀU KIỆN LIGAL LIGED SẢN PHẨM

Vật liệu Hợp kim magiê-aluminium

Kích thước ： 630*400mm

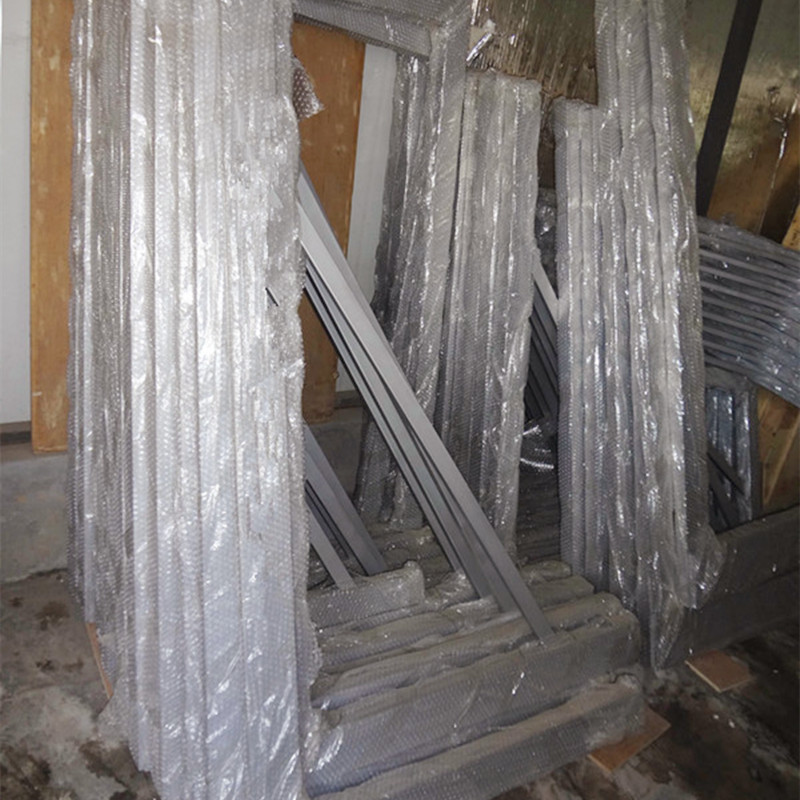

Gói hộp gỗ dán

Giấy chứng nhận is iso9001

Lớp 0 lớp 0

Vận chuyển ： bằng đường biển hoặc không khí

Từ khóa Quy tắc song song

Độ chính xác

Thời gian dẫn đầu

Magnalium Wide Ghế Thước đo 210*300mm

Hiệu suất thước đo góc bên phải của Magiê:

1. 1. Thuộc tính vật lý: 47kg/mm2
2. 2.Magien-Aluminium Ruler Prongation Lelongation: 17%
3. 3.Magien-aluminium Điểm uốn cong góc bên phải: 110kg/mm2
4. 4.Vickers Sức mạnh của Ruler góc phải magiê-nhôm: HV80
5.

Magiê-aluminium Ruler góc phải có những lợi thế sau:

1. Trọng lượng nhẹ, dễ sử dụng và dễ di chuyển.
2. 2. Không dễ để biến dạng. Điểm uốn của vật liệu thép nói chung là 30kg/mm2 và của gang chung là 38kg/mm2. Điểm uốn của vật liệu này là 110kg/mm2 và chỉ số điện trở uốn vượt xa các vật liệu khác.
3. 3. Dễ dàng giữ, đình chỉ và cân bằng có thể được thực hiện mà không ảnh hưởng đến sự thẳng thắn và song song của nó do san bằng dài hạn.
4. 4. Không dễ để thể hiện, không sử dụng dầu trong khi sử dụng, không sử dụng nó trong một thời gian dài, nhẹ nhàng phủ một lớp dầu công nghiệp nói chung khi được lưu trữ.

Thước đo góc phải độ chính xác cấp độ 0 02

Trong sản xuất chính xác, thước đo góc phải chỉ hiệu quả như khả năng duy trì dung sai thẳng đứng nghiêm ngặt. Storaen định nghĩa ba loại chính xác (0, 1, 2) cho các giải pháp thước kẻ 90 độ kim loại của chúng tôi, mỗi loại được thiết kế để đáp ứng nhu cầu công nghiệp cụ thể từ đo lường hàng không vũ trụ đến gia công nói chung. Hiểu các lớp này đảm bảo bạn chọn công cụ phù hợp cho nhu cầu kiểm tra dọc của bạn, được hỗ trợ bởi sự tuân thủ ISO 1101 và GB/T 6092.

1. Lớp 0: Độ chính xác cực cao (± 2")

Tiêu chuẩn vàng cho các ứng dụng quan trọng:

Dung sai: Duy trì độ thẳng đứng 90 ° trong vòng 2 arcseconds (± 0,0005mm/m), được xác minh thông qua giao thoa kế laser.
Vật liệu: Gang HT200 Premium HT200 (đối với giảm chấn rung) hoặc hợp kim nhôm magiê (cho độ cứng nhẹ), cả hai đều giảm căng thẳng ở -80 ° C để loại bỏ 95% ứng suất bên trong.

Ứng dụng:

Thử nghiệm thành phần hàng không vũ trụ: Một thước đo góc 90 độ (lớp 0, 630x400mm) đảm bảo khung động cơ phản lực căn chỉnh trong phạm vi ± 0,001mm/m, ngăn ngừa sự cố mệt mỏi khỏi sự sai lệch.
Hiệu chỉnh CMM: Phục vụ như một tiêu chuẩn tham chiếu cho các máy đo tọa độ, trong đó các lỗi micron phụ có thể làm mất hiệu lực dữ liệu chứng nhận cho cấy ghép thiết bị y tế.

2. Lớp 1: Độ chính xác công nghiệp (± 5")

Cân bằng độ chính xác và tính linh hoạt cho hầu hết các công việc gia công:
Dung sai: ± 5 cung giây (± 0,0015mm/m), lý tưởng cho kiểm tra độ dọc tuân thủ ISO 1101.
Các tính năng thiết kế: Sườn được gia cố trên các mô hình thước đo kim loại 90 độ (3000x2000mm) phân phối tải trọng 200kg+ mà không biến dạng, trong khi lớp phủ chống ăn mòn 5μM bảo vệ chống lại tiếp xúc với chất làm mát.

Ứng dụng:

Định hình ô tô: Một thước đo góc phải của Storaen (Lớp 1, 1000x630mm) đảm bảo các lỗ khối động cơ vuông góc với các bề mặt giao phối trong phạm vi ± 0,01mm, giảm 40%.
Căn chỉnh máy CNC: Xác minh độ dọc trục chính trên máy phay, cải thiện hoàn thiện bề mặt (RA ≤1,6μm) và kéo dài tuổi thọ của công cụ lên 25%.

3. Lớp 2: Độ chính xác của mục đích chung (± 10")

Đáng tin cậy cho các nhiệm vụ liên kết và bố cục không quan trọng:

Dung sai: ± 10 cung giây (± 0,003mm/m), phù hợp cho các yêu cầu GB/T 6092 lớp 2.
Tùy chọn vật liệu: Thép carbon hiệu quả về chi phí (cho môi trường hạng nặng) hoặc nhôm anod hóa (đối với khả năng chống ăn mòn trong các hội thảo dệt), chỉ nặng 5kg cho các mô hình 1500x1000mm.

Ứng dụng:

Lắp ráp thiết bị hạng nặng: Một thước đo cạnh đa góc Storaen (Lớp 2, 2000x1500mm) Kiểm tra độ thẳng đứng của giá treo lưỡi ủi, đảm bảo liên kết 90 ° để dịch chuyển đất tối ưu.
Chế tạo kim loại tấm: Hướng dẫn đánh dấu uốn cong 90 ° trên các tấm thép dày 5 mm, giảm 30% điều chỉnh thử và lỗi trong sản xuất bao vây.

4. Sự đảm bảo chính xác của Storaen

Tính truy xuất nguồn gốc hiệu chuẩn: Mọi thước đo góc phải bao gồm chứng chỉ do CMM tạo ra, có thể truy nguyên theo tiêu chuẩn đo lường quốc gia.
Lớp tùy chỉnh: Cần một nhà cai trị lớp 0,5 cho các thành viên phụ hàng không vũ trụ bán phê bình? Các kỹ sư của chúng tôi điều chỉnh dung sai theo thông số kỹ thuật của bạn, được cung cấp trong 4 tuần6.
Bảo hành: Phạm vi bảo hiểm 1 năm chống lại sự trôi dạt theo chiều dọc, tăng gấp đôi mức trung bình của ngành, đảm bảo độ tin cậy dài hạn ngay cả trong nhiệt độ hội thảo 40 ° C.

Cho dù bạn yêu cầu độ chính xác của micron phụ của lớp 0 đối với hàng không vũ trụ, hiệu suất cân bằng của Lớp 1 đối với gia công ô tô hoặc độ tin cậy hiệu quả về chi phí của các nhiệm vụ chung, các giải pháp cai trị góc phải được phân loại chính xác của Storaen cung cấp kiểm soát theo chiều dọc chưa từng có. Ghép nối với các phụ kiện thước đo góc đúng để kiểm tra góc toàn diện và tin tưởng vào chuyên môn kỹ thuật của chúng tôi để đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt nhất, nơi mọi mức độ chính xác.

Mẹo lưu trữ thước góc bên phải: treo so với vị trí ngang thực hành tốt nhất

Lưu trữ thích hợp là rất quan trọng để duy trì độ chính xác và tuổi thọ của thước đo góc phải của bạn. Các kỹ sư của Storaen, các công cụ của nó từ các mô hình thước đo kim loại nhẹ 90 độ đến các giải pháp thước kẻ cạnh hạng nặng với các thiết kế thân thiện với lưu trữ, nhưng theo các thực tiễn tốt nhất này đảm bảo đầu tư của bạn vẫn chính xác trong nhiều năm. Đây là cách lựa chọn giữa treo và vị trí ngang dựa trên loại công cụ và nhu cầu hội thảo của bạn:

1. Lưu trữ treo: Lý tưởng cho các nhà cai trị nhẹ và nhỏ đến trung bình

Thích hợp cho các mô hình thước đo góc 90 độ ≤1500x1000mm (ví dụ, nhôm magiê hoặc nhôm anod hóa):

Tại sao nó hoạt động: Treo sẽ loại bỏ ứng suất hấp dẫn trên các cạnh của thước đo, ngăn chặn sự cong vênh nhẹ có thể xảy ra với việc lưu trữ ngang. Thuốc cai trị 90 độ kim loại của Storaen (5kg cho 1000x630mm) có các lỗ treo được gia cố (đường kính 20 mm, quầy để bảo vệ các cạnh) để gắn an toàn.

Làm thế nào để làm điều đó:

Sử dụng các móc chống rung (bao gồm trong các nhà cai trị Storaen) để treo công cụ theo chiều dọc trên giá treo tường, đảm bảo cạnh 90 ° hướng xuống dưới để tránh tích lũy bụi.
Để lại sự giải phóng mặt bằng 50mm giữa các nhà cai trị để ngăn chặn các tác động tình cờ, điều quan trọng để duy trì độ chính xác ± 2 "của các mô hình thước đo góc bên phải.

Tốt nhất cho: Môi trường hội thảo với không gian sàn hạn chế hoặc khi lưu trữ các nhà cai trị tương thích góc cạnh phải yêu cầu truy cập nhanh để kiểm tra thường xuyên.

2. Vị trí ngang: Khuyến nghị cho các nhà cai trị hạng nặng & lớn

Lý tưởng cho các mô hình cai trị cạnh đa góc bằng gang ≥2000x1500mm (ví dụ: gang HT200, độ cứng 180hb):

Tại sao nó hoạt động: Lưu trữ ngang phân phối trọng lượng đều trên cơ sở của người cai trị, tận dụng thiết kế giảm căng thẳng của Storaen (ủ 550 ° C trong 4 giờ) để duy trì sự ổn định kích thước. Một thước đo 3000x2000mm được hỗ trợ tại ba điểm (kết thúc + trung tâm) trải qua độ võng ít hơn 70% so với các lựa chọn thay thế không được hỗ trợ.

Làm thế nào để làm điều đó:

Sử dụng các kệ lót bọt (độ dày 10 mm, chống tĩnh điện) để đệm các bề mặt tiếp xúc của thước đo, bảo vệ lớp hoàn thiện xào bằng tay (RA ≤1,6μm) của các mô hình thước đo góc phải chính xác.
Lưu trữ ở các khu vực kiểm soát nhiệt độ (20 ° C ± 2 ° C) để giảm thiểu sự giãn nở nhiệt, đặc biệt là quan trọng đối với các chất cai trị nhôm magiê, duy trì cường độ năng suất 110kg/mm² ngay cả trong nhiệt 40 ° C khi được hỗ trợ đúng cách.

Tốt nhất cho: Các thiết lập hội thảo quy mô lớn hoặc khi lưu trữ các nhà cai trị bên cạnh các phụ kiện thước đo góc góc bên phải, đảm bảo dễ dàng căn chỉnh để kiểm tra góc phức tạp.

3. Thực tiễn tốt nhất cho tất cả các loại thước kẻ

Sạch trước khi lưu trữ: Lau bằng dầu chống chất chống đỗ ở Storaen (lớp phủ dầu dưa chua 5μM) để bảo vệ chống lại dư lượng chất làm mát, điều trị nghiêm trọng để duy trì khả năng chống ăn mòn của các mô hình thước đo góc 90 độ trong môi trường biển hoặc ẩm.
Tránh xếp chồng: Không bao giờ các nhà cai trị cọc theo chiều dọc, vì ngay cả 5kg áp suất cũng có thể làm biến dạng cạnh 90 ° của các công cụ không gây căng thẳng.
Nhãn rõ ràng: Đánh dấu vị trí lưu trữ có điểm chính xác (0/1/2) và loại vật liệu để nhanh chóng chọn công cụ, đặc biệt là khi sử dụng các biến thể thước đo cạnh đa góc cho các tác vụ cụ thể như hiệu chuẩn dọc máy CNC.

4. Các tính năng thiết kế được tăng cường lưu trữ của Storaen

Củng cố lỗ treo: Tất cả các nhà cai trị ≥1000mm bao gồm các điểm treo được gia cố bằng thép, được thử nghiệm để hỗ trợ trọng lượng của công cụ 5X mà không bị biến dạng, lý do để tái định vị thường xuyên trong quá trình kiểm tra thành phần hàng không vũ trụ.
Chất chống trượt (để sử dụng ngang): Các mô hình gang có nắp đầu cao su có độ bám kệ an toàn, ngăn chặn các slide tình cờ có thể làm hỏng cạnh đo của thước đo trong các nhiệm vụ lắp ráp thiết bị nặng.
Giải pháp lưu trữ tùy chỉnh: Cần một giỏ hàng di động cho bộ đo góc góc bên phải của bạn và bộ thước đo cạnh đa góc? Nhóm của chúng tôi thiết kế các giá đỡ bespoke với các phần chèn bọt, được phân phối trong 4 tuần6 để tích hợp liền mạch vào quy trình làm việc của bạn.

Cho dù bạn treo một thước đo góc 90 độ nhẹ để truy cập nhanh hoặc lưu trữ một thước đo góc phải nặng theo chiều ngang để ổn định tối đa, theo các thực tiễn này đảm bảo công cụ Storaen của bạn vẫn chính xác và sẵn sàng để sử dụng. Các thiết kế được tăng cường lưu trữ của chúng tôi, từ các lỗ treo được gia cố cho các vật liệu liên quan đến căng thẳng, bổ sung bảo trì thích hợp, kéo dài tuổi thọ của các công cụ chính xác của bạn và bảo vệ đầu tư của bạn về chất lượng. Lưu trữ thông minh, đo lường thông minh hơn với Storaen.
