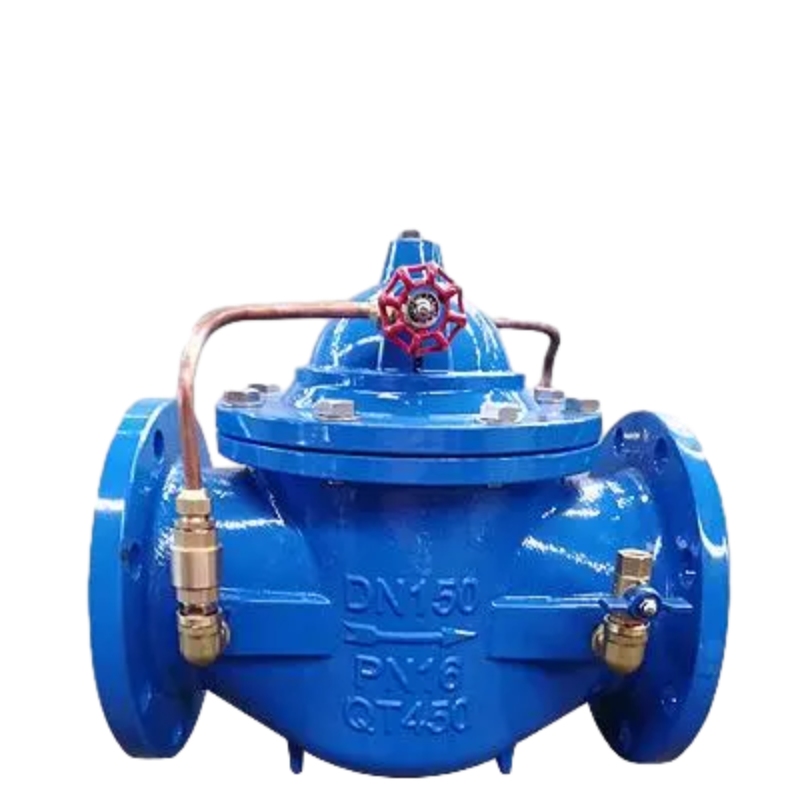

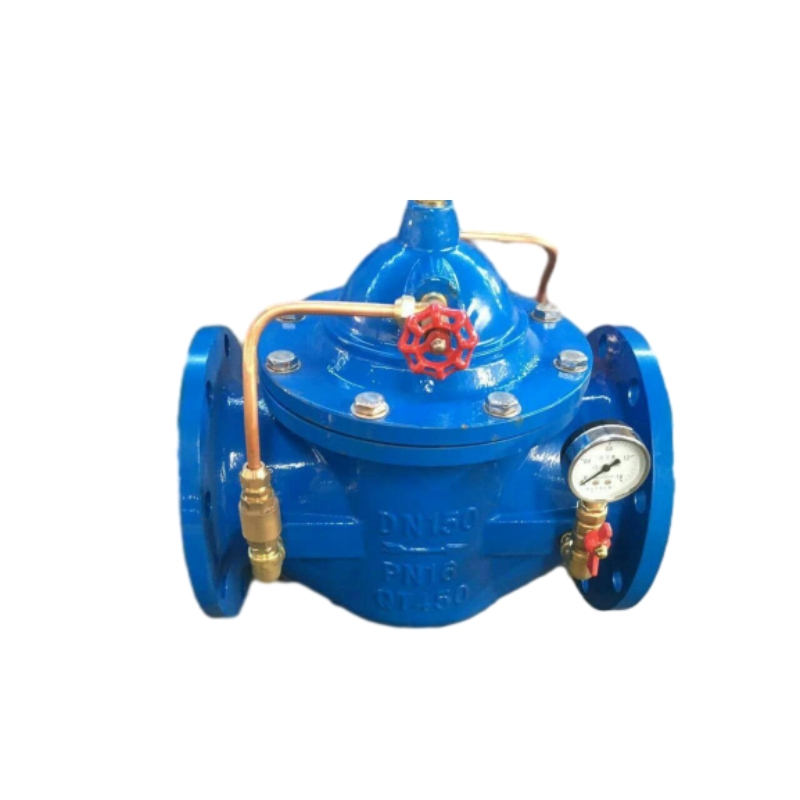

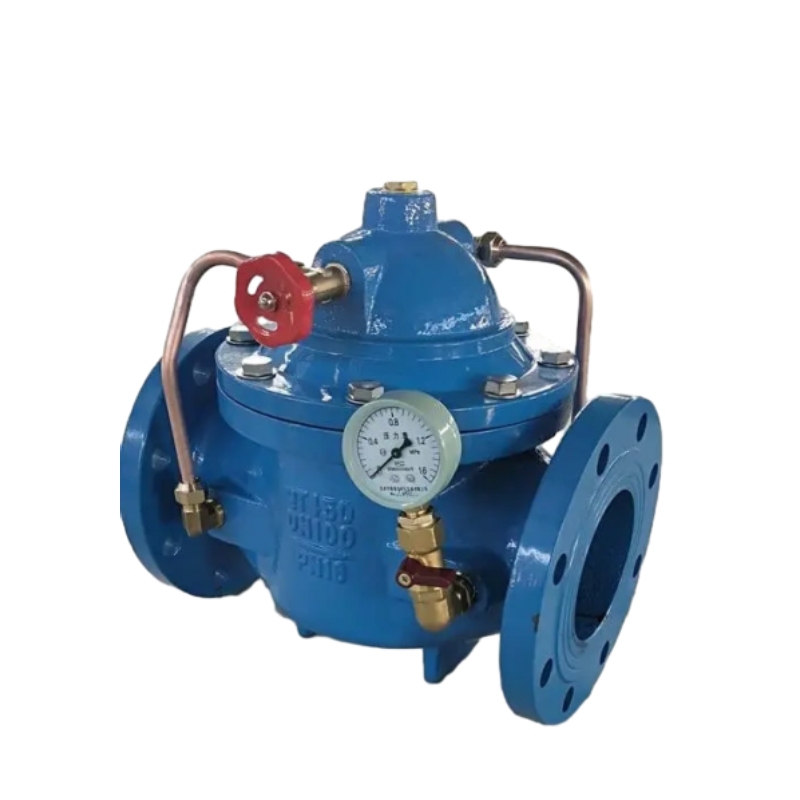

Van kiểm tra đóng chậm

Van kiểm tra bộ giảm âm hoàn toàn chậm 300X có cấu trúc mới, hiệu ứng niêm phong tốt, điện trở thấp, dòng chảy lớn, tuổi thọ dài, v.v. Có thể kiểm soát tốc độ của mở hoặc đóng van, có thể được điều chỉnh với cảnh thành một điều kiện làm việc tốt, có thể là hiện tượng búa nước, để đạt được hiệu quả của bộ giảm âm đóng chậm.

Những lợi thế của các van kiểm tra đóng chậm trong các ứng dụng hiện đại

Trong lĩnh vực của các hệ thống kiểm soát chất lỏng, việc lựa chọn công nghệ van là rất quan trọng để đảm bảo hiệu quả và tuổi thọ. Một trong những đổi mới có tác động nhất trong lĩnh vực này là van kiểm tra đóng chậm, mang lại nhiều lợi ích cho các ứng dụng công nghiệp khác nhau.

Đầu tiên và quan trọng nhất, lợi thế chính của van kiểm tra đóng chậm là khả năng ngăn chặn búa nước, một hiện tượng xảy ra khi chất lỏng trong chuyển động buộc phải dừng hoặc thay đổi hướng đột ngột. Điều này có thể dẫn đến tăng áp lực nghiêm trọng trong các đường ống, có khả năng gây thiệt hại cho cả hệ thống đường ống và thiết bị liên quan. Tính năng đóng chậm của các van này cho phép giảm tốc độ dòng chảy dần dần, giảm thiểu hiệu quả sóng xung kích và bảo vệ cơ sở hạ tầng.

Hơn nữa, van kiểm tra đóng chậm là công cụ tăng cường hiệu quả hoạt động. Bằng cách kiểm soát tốc độ đóng van, các thiết bị này làm giảm mất năng lượng trong quá trình vận chuyển chất lỏng và giảm thiểu nhiễu loạn trong hệ thống. Hiệu quả này chuyển thành chi phí hoạt động thấp hơn và cải thiện độ tin cậy của hệ thống tổng thể, làm cho nó trở thành một lựa chọn được ưa chuộng trong các lĩnh vực khác nhau, bao gồm xử lý nước, dầu khí và xử lý hóa học.

Một lợi thế đáng kể khác là tuổi thọ tăng của chính van. Van kiểm tra truyền thống, khi bị đóng cửa nhanh, thường trải qua hao mòn quá mức. Ngược lại, các van kiểm tra đóng chậm trải qua ít căng thẳng hơn trong quá trình hoạt động, dẫn đến giảm chi phí bảo trì và tuổi thọ cao hơn. Độ bền này đặc biệt thuận lợi trong môi trường có nhu cầu cao, nơi bảo trì thường xuyên có thể dẫn đến thời gian chết tốn kém.

Tóm lại, những lợi thế của các van kiểm tra đóng chậm là đáng kể. Khả năng giảm thiểu búa nước của họ, tăng cường hiệu quả hoạt động và kéo dài tuổi thọ thiết bị làm cho chúng trở thành một thành phần thiết yếu trong các hệ thống chất lỏng hiện đại. Khi các ngành công nghiệp tiếp tục tìm kiếm các giải pháp đáng tin cậy và hiệu quả về chi phí, sự phổ biến của van kiểm tra đóng chậm được thiết lập để tăng, củng cố vị trí của nó như là một người chơi chính trong quản lý kiểm soát chất lỏng hiệu quả.

"Buster Busk Buster "

Van kiểm tra đóng chậm của Storaen xác định lại sự an toàn đường ống bằng cách tích hợp một hệ thống buồng nước kép mang tính cách mạng, được thiết kế đặc biệt để loại bỏ các tác động phá hoại của búa nước trong các hệ thống bơm. Không giống như các van kiểm tra không quay trở lại truyền thống có nguy cơ đóng cửa đột ngột và tăng áp suất, mô hình 300X của chúng tôi kết hợp ngắt ban đầu nhanh chóng với việc đóng cửa dần dần, làm cho nó trở thành giải pháp cuối cùng cho các tòa nhà cao tầng, đường ống công nghiệp và nhà máy xử lý nước.

Sự kỳ diệu của công nghệ phòng kép

Tại cốt lõi của Van kiểm tra dòng chảy ngược này là cơ chế thủy lực hai phần:

1. Các buồng nước trên và dưới: Một đĩa theo kiểu piston chia van thành hai buồng, được kết nối bởi một van kim chính xác điều chỉnh dòng chất lỏng giữa chúng.

Giai đoạn 1: Tắt khẩn cấp nhanh chóng (đột quỵ 80% trong 2 giây): Khi máy bơm dừng lại, các cú sập đĩa sẽ nhanh chóng bắt giữ dòng chảy ngược tốc độ cao, ngăn chặn thiệt hại ngay lập tức đối với máy bơm và van, rất quan trọng để bảo vệ thiết bị đắt tiền như máy bơm ly tâm.
Giai đoạn 2: Giảm áp suất dần dần (20% đột quỵ còn lại trong 10 giây60 giây): Van kim điều khiển dòng nước từ trên xuống buồng dưới, cho phép đĩa đóng lại chậm và đều, tiêu tan áp suất dư và ngăn chặn các đỉnh búa nước ≤1,5X.

Tại sao buồng kép vượt trội so với các loại van kiểm tra khác

Kiểm soát tiếng ồn & độ rung: Việc đóng cửa cuối cùng chậm giúp loại bỏ tiếng búa của Water Water, giảm tiếng ồn 40% so với các mô hình đóng nhanh, lý do đối với các khu dân cư hoặc các cơ sở nhạy cảm với tiếng ồn.
Tuổi thọ của thiết bị mở rộng: Bằng cách giảm thiểu tăng áp lực, nó cắt giảm tốc độ mài mòn 30% và xói mòn chỗ ngồi của van, vượt xa van kiểm tra 1/2 một chiều thông thường hoặc van kiểm tra 2 inch trong môi trường khắc nghiệt.

Thiết kế đa năng cho các ứng dụng đa dạng

Có sẵn với kích thước từ van kiểm tra 1/2 (DN15) đến van kiểm tra 2 inch (DN50) và hơn thế nữa (lên đến DN600), mô hình 300x thích nghi với các hệ thống khác nhau:

Tùy chọn vật chất:

Sắt dẻo: hiệu quả về chi phí đối với nước/khí công nghiệp (1.0, 2,5MPa, -10 ° CTHER 80 ° C).
Đồng thau: Chống ăn mòn đối với các ứng dụng nước hoặc nước có thể uống được (lý tưởng cho các lựa chọn thay thế của van kiểm tra bằng thép không gỉ trong các thiết lập áp suất thấp).
Thép không gỉ 316: nhiệm vụ nặng cho môi trường hóa học hoặc các kịch bản nhiệt độ cao (lên đến 150 ° C).

Tính linh hoạt cài đặt: Các kết nối mặt bích (RF/FF) tuân thủ ASME B16.5 và GB/T 17241.6, phù hợp liền mạch vào cả hai đường ống mới và các dự án trang bị thêm.

Số liệu hiệu suất chính

Kích hoạt áp suất thấp: Bắt đầu đóng ở mức 0,05MPa, đảm bảo hoạt động đáng tin cậy trong các hệ thống đầu thấp.
Điện trở dòng chảy tối thiểu: Thiết kế đĩa được sắp xếp hợp lý làm giảm áp suất giảm 25% so với các van kiểm tra kiểu xoay, tối ưu hóa hiệu quả năng lượng.
Tuổi thọ chu kỳ: Hơn 50.000 hoạt động không có chỗ ngồi, hai người trong ngành công nghiệp trung bình để kiểm tra làm chậm.

Chọn van kiểm tra phù hợp cho hệ thống của bạn

Cho dù bạn cần một van kiểm tra 1/1/2 cho một vòng HVAC nhỏ hoặc mô hình DN300 lớn để bơm công nghiệp, công nghệ buồng kép của Storaen đảm bảo bảo vệ chưa từng có. Không giống như các loại van kiểm tra khác nhau chung về sự an toàn hoặc hiệu quả, mô hình 300X của chúng tôi mang lại ba lợi ích quan trọng trong một: phòng ngừa dòng chảy ngược, loại bỏ búa nước và giảm tiếng ồn.

Nâng cấp an toàn đường ống của bạn ngay hôm nay với van kiểm tra hoàn toàn chậm mà các kỹ sư tin tưởng. Khám phá phạm vi của Storaen và khám phá cách thiết kế thông minh biến đổi điều khiển chất lỏng vì trong các đường ống, phòng ngừa luôn tốt hơn so với sửa chữa.

Vật liệu bằng gang vs bằng đồng: Hướng dẫn lựa chọn chống ăn mòn cho các van kiểm tra đóng chậm

Chọn đúng vật liệu cho van kiểm tra đóng chậm của bạn là rất quan trọng để đảm bảo tuổi thọ và hiệu suất, đặc biệt là khi xử lý phương tiện ăn mòn. Storaen cung cấp hai lựa chọn chính, CAST CAST Iron và Brass, Trực tiếp phù hợp với các ứng dụng công nghiệp và thương mại cụ thể. Hướng dẫn này giúp bạn điều hướng sự khác biệt của họ và chọn giải pháp tối ưu cho nhu cầu đường ống của bạn, trong khi khám phá cách chúng so sánh với các loại van kiểm tra khác.

1

Kiểm tra gang van (ví dụ: sắt dẻo QT450) là sự lựa chọn cho môi trường khắc nghiệt, áp suất cao. Với độ bền kéo 450MPa, nó chịu được áp lực lên tới 2,5MPa và nhiệt độ từ -10 ° C đến 80 ° C, làm cho nó trở nên lý tưởng cho chất lỏng mài mòn như nước thải, nước công nghiệp hoặc môi trường chứa hạt. Kết cấu bề mặt chắc chắn của nó đảm bảo một con dấu đáng tin cậy cho các van kiểm tra không quay lại, giảm thiểu rò rỉ trong các hệ thống dòng chảy cao. Trong khi tự nhiên kháng thuốc ăn mòn nhẹ (pH 6 ,8), lớp phủ epoxy tùy chọn tăng cường bảo vệ chống lại axit/kiềm vừa phải. Tuy nhiên, nó không phù hợp với nước biển hoặc hóa chất tích cực, đối với các van kiểm tra bằng thép không gỉ trong những trường hợp đó.

Tốt nhất cho: Đường ống công nghiệp, nhà máy nước thải và hệ thống HVAC nơi mài mòn và áp lực cao là mối quan tâm. Cặp tốt với các van kiểm tra vận hành phi công trong các trạm bơm tự động.

2. Đồng thau: độ chính xác và độ tinh khiết cho phương tiện sạch

Van kiểm tra đồng thau (ví dụ, đồng thau không có chì HPB59-1) vượt trội trong các ứng dụng cần vệ sinh và chống lại các chất lỏng không tích cực. Bề mặt mịn của chúng (RA 3.2) đáp ứng các tiêu chuẩn của FDA đối với các đường ống nước và thực phẩm có thể uống được, khiến chúng trở nên lý tưởng cho hệ thống nước uống hoặc thiết lập biển. Nhẹ hơn gang, họ đơn giản hóa việc lắp đặt trong không gian chật hẹp, chẳng hạn như hệ thống ống nước dân cư với van kiểm tra một chiều 1/2. Đồng thau chống lại nước ngọt, hơi nước (≤150 ° C) và axit không oxy hóa nhưng có thể ăn mòn trong amoniac hoặc nước biển ở nhiệt độ cao, được coi là van kiểm tra hóa học mạ niken cho các điều kiện như vậy.

Tốt nhất cho: Hệ thống nước uống, ứng dụng biển và thiết lập công nghiệp quy mô nhỏ (ví dụ: van kiểm tra 2 inch trong các dòng thức ăn nồi hơi). Hoàn hảo cho các van kiểm tra dòng chảy ngược trong các tòa nhà dân cư do tuân thủ không có chì.

Các yếu tố quyết định chính

Loại phương tiện: Sử dụng gang cho chất lỏng bẩn, đầy hạt; Chọn đồng thau cho nước sạch hoặc phương tiện truyền thông cấp thực phẩm.
Áp suất/nhiệt độ: Gang xử lý áp suất cao hơn (lên tới 2,5MPa) nhưng nhiệt độ thấp hơn (tối đa 80 ° C); Đồng thau phù hợp với áp suất trung bình (≤1,6MPa) và độ dẫn nhiệt tốt hơn.
Vệ sinh & Cài đặt: Đồng thau ưu tiên độ tinh khiết và dễ cài đặt trong đường kính nhỏ; Cast Iron cung cấp hiệu quả chi phí cho các đường ống lớn (DN50, DN600).

Khi nào nên xem xét thép không gỉ

Đối với môi trường ăn mòn cực độ (nước biển, axit clohydric), van kiểm tra bằng thép không gỉ của Storaen (304/316L) cung cấp điện trở vượt trội, mặc dù với chi phí cao hơn. Đây là những lý tưởng cho các van backcheck trong các nhà máy hóa học hoặc nền tảng ngoài khơi, nơi độ tin cậy dài hạn vượt xa đầu tư ban đầu.

Lựa chọn đúng cho hệ thống của bạn

Chọn giữa gang và đồng thau cho van kiểm tra hoàn toàn chậm:

Độ cứng công nghiệp: Lựa chọn gang để xử lý mài mòn và áp lực cao.
Hệ thống sạch & kích thước nhỏ: Chọn đồng thau cho độ tinh khiết và dễ dàng cài đặt.
Ăn mòn cực độ: Nâng cấp lên thép không gỉ để sử dụng hóa chất tích cực hoặc sử dụng biển.

Các vật liệu của Storaen được thiết kế để phù hợp với các loại van kiểm tra khác nhau với điều kiện làm việc độc đáo của bạn, đảm bảo không chỉ phòng ngừa dòng chảy ngược mà còn hiệu suất lâu dài. Khám phá phạm vi của chúng tôi ngày hôm nay và bảo mật đường ống của bạn với vật liệu phù hợp, được xây dựng cho độ bền, được thiết kế cho hiệu quả.

Áp lực danh nghĩa: 1.0MPa-1.6MPa-2.5MPa

Áp suất hành động thấp: ≥0,02MPa

Đặc điểm kỹ thuật tầm cỡ: 50 đến 600mm

Nhiệt độ trung bình: 0 đến 80 độ

Phương tiện áp dụng: Nước sạch

Mẫu kết nối: mặt bích

Vật liệu vỏ: gang hoặc đồng thau

Van này có hai chế phẩm buồng nước bên trong, cơ hoành dưới buồng nước của đường cắt cho kênh nước, (mức cắt mở diện tích rộng gần với diện tích đường kính), cơ hoành trên buồng nước cho bộ điều chỉnh áp suất. đến van sau áp suất vào buồng nước trên, cùng với sự gia tăng áp suất lên buồng nước, do đó, mức cắt đóng từ từ 10% còn lại đóng cửa chậm của vai trò của vai trò giảm âm.

1. Cài đặt bộ lọc trước khi van kiểm tra bộ giảm âm đóng chậm 300X. Bạn có thể chọn cài đặt Bộ lọc loại Y. hoặc một bộ lọc giỏ.
2. Hãy chú ý đến hướng của mũi tên trên thân van trong quá trình lắp đặt. Để tạo điều kiện bảo trì, nên để lại khoảng trống xung quanh van kiểm tra.
3. Một van dừng có đường kính tương ứng nên được lắp đặt tại vị trí mà nguồn nước có thể bị cắt khi van kiểm tra bộ giảm âm đóng chậm 300X được sửa chữa.

Câu hỏi thường gặp về Van kiểm tra đóng chậm

Van kiểm tra đóng chậm được sử dụng để làm gì?

Van kiểm tra đóng chậm được thiết kế để ngăn chặn dòng chảy trong hệ thống đường ống trong khi giảm thiểu các hiệu ứng búa nước gây ra bởi các điểm dừng đột ngột. Bằng cách cho phép van đóng dần dần, nó đảm bảo một quá trình chuyển đổi trơn tru bảo vệ hệ thống của bạn và mở rộng tuổi thọ của các thành phần hệ thống ống nước của bạn.

Làm thế nào để van kiểm tra đóng chậm hoạt động?

Van này hoạt động thông qua một thiết kế chuyên dụng sử dụng cơ chế đóng được kiểm soát. Khi dòng chất lỏng dừng lại, van đóng chậm thay vì đột ngột, ngăn ngừa áp suất tăng và thiệt hại tiềm tàng. Tính năng này đặc biệt quan trọng trong các ứng dụng liên quan đến máy bơm, nồi hơi và các thiết bị khác nhạy cảm với các cú sốc thủy lực.

Những vật liệu nào được sử dụng trong việc xây dựng van kiểm tra đóng chậm?

Van kiểm tra đóng chậm của chúng tôi thường được xây dựng từ các vật liệu chất lượng cao như đồng thau hoặc thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn. Việc lựa chọn vật liệu không chỉ tăng cường hiệu suất mà còn đảm bảo hoạt động lâu dài trong các môi trường khác nhau.

Van kiểm tra đóng chậm có thể được cài đặt theo định hướng không?

Có, van kiểm tra đóng chậm của chúng tôi được thiết kế để cài đặt đa năng. Nó có thể được cài đặt theo hướng ngang hoặc dọc, làm cho nó phù hợp cho các cấu hình đường ống khác nhau. Tuy nhiên, chúng tôi khuyên bạn nên tham khảo hướng dẫn cài đặt để thực hiện tối ưu.

Có cần bảo trì cho van kiểm tra đóng chậm không?

Trong khi van kiểm tra đóng chậm được thiết kế để bảo trì tối thiểu, việc kiểm tra định kỳ được khuyến nghị để đảm bảo chức năng tối ưu. Kiểm tra xây dựng, thực hiện kiểm tra trực quan để rò rỉ hoặc hao mòn, và đảm bảo cơ chế không có vật cản sẽ giúp kéo dài tuổi thọ dịch vụ của nó.

Những lợi ích của việc sử dụng van kiểm tra đóng chậm so với van kiểm tra tiêu chuẩn là gì?

Ưu điểm chính của van kiểm tra đóng chậm so với các van kiểm tra tiêu chuẩn là khả năng ngăn chặn búa nước, có thể gây ra sóng sốc gây tổn hại trong các hệ thống ống nước. Ngoài ra, bằng cách đóng chậm, nó làm giảm tiếng ồn, tăng cường độ tin cậy của hệ thống và cung cấp hiệu suất tổng thể tốt hơn cho các ứng dụng áp suất cao.

Van này có thể được sử dụng trong các ứng dụng thương mại không?

Tuyệt đối! Van kiểm tra đóng chậm rất phù hợp cho cả ứng dụng dân cư và thương mại. Khả năng xử lý tốc độ và áp lực dòng khác nhau của nó làm cho nó trở thành một lựa chọn tuyệt vời cho các tòa nhà, quy trình công nghiệp, cơ sở xử lý nước, v.v.
