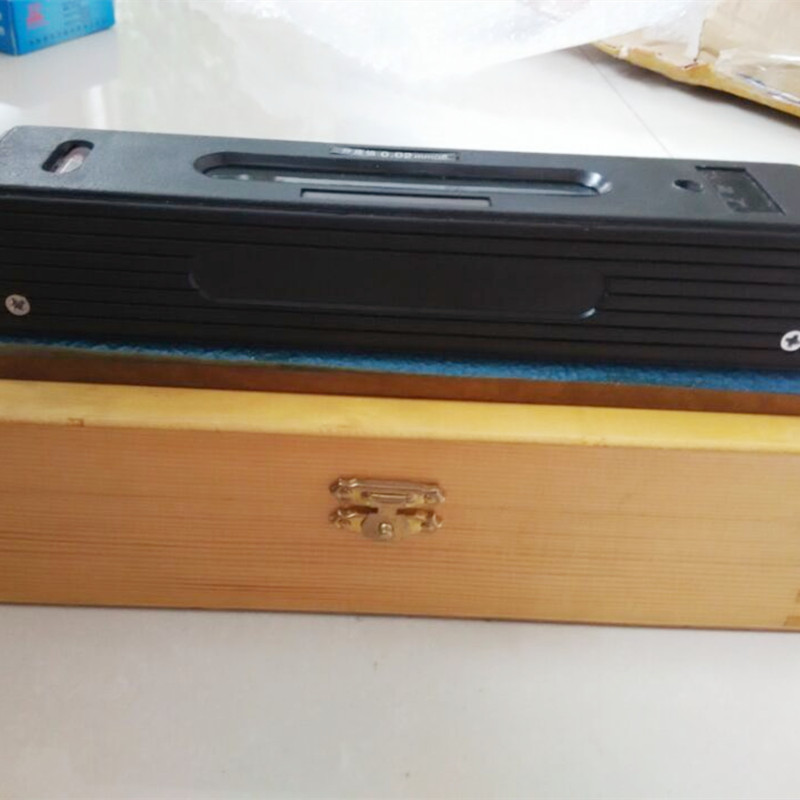

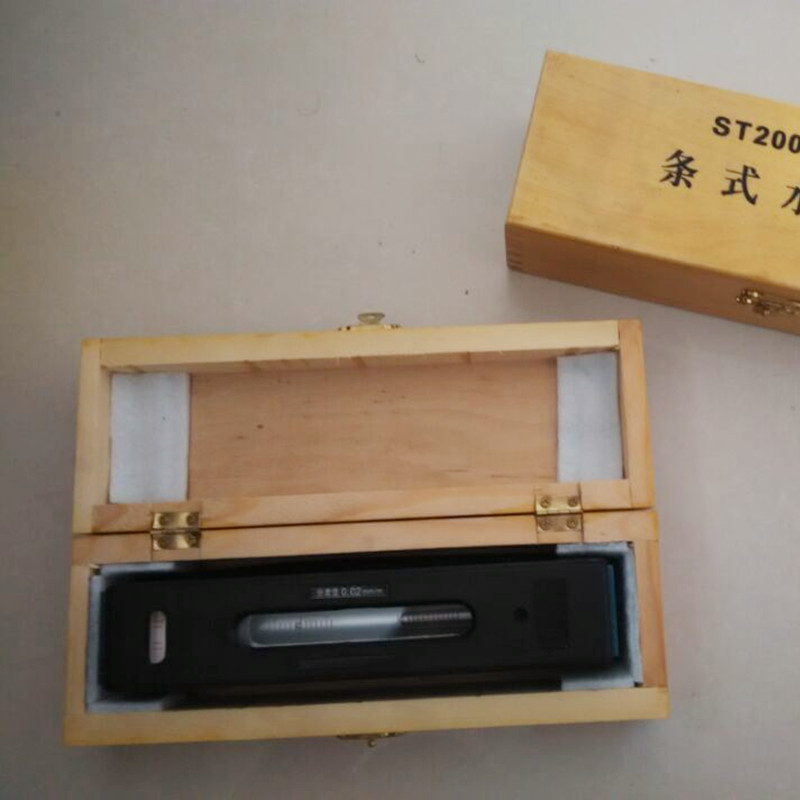

Cấp độ thanh

• - Vial chính có thể điều chỉnh 0,0002 "/10"
• - Cơ sở V-Groed.
• - Với lọ kiểm tra chéo.
• - Cơ thể bằng gang mạnh mẽ.
• - So với các cấp độ chính xác chính thông thường, mức này được thiết kế và sản xuất trong một môi trường tinh vi hơn.
•
• Điểm sản phẩm và ứng dụng của mức độ thanh: Phòng ngừa sử dụng cấp độ thanh:
• 1. Trước khi đo bằng mức thanh, bề mặt đo phải được làm sạch cẩn thận và lau khô để kiểm tra các khuyết tật như trầy xước, rỉ sét và vữa.
• 2. Trước khi đo bằng cấp độ thanh, kiểm tra xem vị trí bằng không có chính xác không. Nếu không chính xác, mức độ điều chỉnh nên được điều chỉnh và mức độ cố định nên được sửa chữa.
• 3. Khi đo bằng mức độ thanh, nên tránh ảnh hưởng của nhiệt độ. Chất lỏng bên trong mức có tác động đáng kể đến sự thay đổi nhiệt độ. Do đó, cần chú ý đến ảnh hưởng của nhiệt tay, ánh sáng mặt trời trực tiếp và hơi thở hôi ở cấp độ.
• 4. Trong việc sử dụng mức độ thanh, việc đọc nên được thực hiện ở vị trí của cấp độ dọc để giảm tác động của thị sai đến kết quả đo.
•

• Tham số sản phẩm


• Đặc điểm kỹ thuật đo mức độ m của thanh mm: độ chính xác: 0,02mm/m.

Mức độ thanh là gì? Sự khác biệt chính so với mức khung

​
Mức độ thanh là một công cụ chính xác tuyến tính, nhỏ gọn được thiết kế để đo độ thẳng, căn chỉnh và độ nghiêng trên các bề mặt phẳng hoặc hình trụ, lý tưởng cho các ứng dụng công nghiệp nơi không gian bị hạn chế hoặc phôi hình trụ (ví dụ, ống, trục máy) cần kiểm tra. Tại Storaen, các cấp độ thanh của chúng tôi có thân gang gồ ghề với đế có hình chữ V, cho phép vị trí an toàn trên các bề mặt tròn và một lọ bong bóng chính xác duy nhất để phát hiện các độ nghiêng tinh tế (thấp đến độ lệch 0,02mm/m). Nhưng nó khác với cấp độ khung như thế nào? Hãy phá vỡ sự khác biệt chính:​

1. Thiết kế & cấu trúc​

Cấp độ vạch: Thiết kế tuyến tính, trục đơn với rãnh hình chữ V dọc theo đế (quan trọng để kẹp các vật thể hình trụ) và một hoặc hai lọ bong bóng (ngang/dọc). Nhẹ và di động, hoàn hảo cho các không gian chật hẹp hoặc các phép đo khi đang di chuyển.​

Mức khung (ví dụ: mức khung chính xác): hình chữ nhật, khung bốn mặt với nhiều bề mặt làm việc gia công (mặt trước, mặt sau, trên, dưới), hỗ trợ cả các phép đo ngang và dọc trên các mặt phẳng phẳng. Bulkier nhưng linh hoạt hơn cho các cuộc kiểm tra phức tạp, đa mặt.​

2. Trọng tâm đo lường​

Cấp độ thanh: Chuyên về căn chỉnh hình trụ (ví dụ: kiểm tra độ thẳng của các hướng dẫn máy công cụ, lắp đặt đường ống) và độ phẳng đơn mặt phẳng. Grove V đảm bảo tiếp xúc ổn định với trục tròn, loại bỏ trượt trong quá trình đo.​

Cấp khung: vượt trội ở kiểm tra độ phẳng đa chiều (ngang, dọc, bình phương) trên các bề mặt phẳng lớn như cơ sở máy, khung xây dựng hoặc bàn gỗ. Bốn cạnh của nó cung cấp các điểm tham chiếu cho các nhiệm vụ góc và căn chỉnh phức tạp.

​
3. Kịch bản ứng dụng & chính xác​

Cả hai công cụ đều có độ chính xác cao (tiêu chuẩn 0,02mm/m tại Storaen), nhưng điểm mạnh của chúng nằm ở các trường hợp sử dụng khác nhau:​

Sử dụng cấp độ thanh khi làm việc với các thành phần hình trụ, đường ray hẹp hoặc trong các không gian hạn chế trong đó một công cụ nhỏ gọn là điều cần thiết.​
Lựa chọn mức độ khung (đặc biệt là mức khung chính xác) khi đo các bề mặt phẳng, kiểm tra các góc vuông hoặc cần phản hồi ngang/dọc đồng thời trong các xưởng, trang web xây dựng hoặc thiết lập máy CNC.​

4. Chuyên môn của Storaen trong cả hai loại​

Tại Storaen, chúng tôi kỹ sư mức độ độ tin cậy gồ ghề, các cơ thể gang của họ chống lại sự ăn mòn và tác động, trong khi V-Groove trải qua quá trình mài chính xác để đảm bảo phù hợp với hình trụ hoàn hảo. Các mức khung của chúng tôi, bao gồm chuỗi cấp độ khung chính xác cao cấp, có khung nhôm cấp máy bay và các hệ thống chính xác cho độ chính xác đa bề mặt chưa từng có.​

Cho dù bạn cần tính di động của cấp độ thanh hay tính linh hoạt của cấp độ khung, các công cụ cấp công nghiệp của Storaen mang lại độ chính xác và độ bền của các dự án của bạn. Khám phá phạm vi của chúng tôi ngày hôm nay để tìm giải pháp đo lường phù hợp cho ứng dụng của bạn.

Cấp độ thanh chính xác cao: Thông số kỹ thuật chính xác 0,02mm/m

Tại Storaen, loạt độ thanh của chúng tôi xác định lại đo lường chính xác với độ chính xác 0,02mm/m hàng đầu trong ngành được thiết kế cho các nhiệm vụ mà ngay cả độ lệch nhỏ nhất cũng có thể ảnh hưởng đến thành công của dự án. Thông số kỹ thuật này có nghĩa là công cụ của chúng tôi phát hiện độ nghiêng chỉ 0,02mm trên 1 mét, thiết lập tiêu chuẩn cho sự liên kết quan trọng trong các ứng dụng công nghiệp, sản xuất và bảo trì.​

1. Công nghệ lọ bong bóng hiệu chỉnh​

Trái tim của độ chính xác của mức độ thanh của chúng tôi là lọ bong bóng được hiệu chỉnh tỉ mỉ của nó, được xây dựng bằng thủy tinh cấp quang và chất lỏng ổn định nhiệt độ để giảm thiểu các lỗi mở rộng. Mỗi lọ trải qua quá trình hiệu chuẩn 3 bước, đảm bảo bong bóng nằm chính xác ở trung tâm khi bề mặt hoàn hảo nằm ngang hoặc dọc. Điều này loại bỏ phỏng đoán, cung cấp các bài đọc rõ ràng, có thể lặp lại ngay cả trong môi trường dao động.​

2. Cơ sở Groed V-Groated Machinision​

Cấp độ thanh của chúng tôi có mặt đất rãnh hình chữ V đến dung sai cấp độ micron, đảm bảo tiếp xúc liền mạch với các bề mặt hình trụ như trục máy, đường ống hoặc hướng dẫn đường sắt. Góc 120 ° của rãnh và bề mặt hoàn thiện gương (RA ≤ 0,8μm) loại bỏ sự không nhất quán trượt và đo, làm cho nó lý tưởng cho việc kiểm tra độ thẳng trên các phôi tròn, trong đó độ chính xác là không thể thương lượng.

​
3. Xây dựng gồ ghề cho hiệu suất ổn định​

Nằm trong thân gang được xử lý nhiệt, mức độ thanh của chúng tôi chống lại sự giãn nở nhiệt và ứng suất cơ học, duy trì độ chính xác 0,02mm/m trên nhiệt độ -10 ° C đến 50 ° C. Thiết kế lõi rắn làm giảm các rung động từ máy móc công nghiệp, trong khi lớp phủ men chống ăn mòn bảo vệ chống lại dầu, chất làm mát và độ ẩm, rất quan trọng đối với độ chính xác dài hạn trong môi trường hội thảo khắc nghiệt.​

4. Các ứng dụng nơi chính xác quan trọng nhất​

Từ việc căn chỉnh các hướng dẫn công cụ máy CNC cho đến việc xác minh độ thẳng của các con lăn băng tải hoặc cài đặt đường ống, mức độ thanh chính xác cao của chúng tôi mang lại độ tin cậy chưa từng có. Các kỹ sư và kỹ thuật viên tin tưởng xếp hạng 0,02mm/m của nó cho:​

Thiết lập máy công cụ: Đảm bảo căn chỉnh trục chính để ngăn ngừa lỗi phôi​
Kiểm tra thành phần không gian vũ trụ: Xác thực dung sai bộ phận hình trụ​
Bảo trì thiết bị hạng nặng: Tác phẩm trục xi lanh thủy lực hiệu chuẩn cho hoạt động trơn tru​

5. Cam kết của Storaen về tính chính xác​

Mỗi cấp độ thanh khiến nhà máy của chúng tôi có chứng chỉ hiệu chuẩn có thể truy nguyên, xác nhận việc tuân thủ các tiêu chuẩn ISO 17025. Chúng tôi tuân theo từng công cụ cho kiểm toán chất lượng 12 điểm, bao gồm kiểm tra độ phẳng, kiểm tra ổn định bong bóng và chu kỳ nhiệt độ, để đảm bảo rằng thông số kỹ thuật 0,02mm/m đúng trong suốt vòng đời của nó.​

Khi dự án của bạn yêu cầu các phép đo, bạn có thể đặt danh tiếng của mình, hãy chọn mức độ thanh Storaen, trong đó độ chính xác 0,02mm/m không chỉ là một đặc điểm kỹ thuật, mà là một lời hứa về độ chính xác mà không thỏa hiệp.

Ứng dụng cấp độ thanh: Đo lường phôi hình trụ & Grooves V-Groove

Trong đo lường công nghiệp, mức độ thanh vượt trội trong các nhiệm vụ chính xác liên quan đến bề mặt hình trụ và các cấu trúc hình chữ V, nơi thiết kế chuyên dụng của chúng vượt trội hơn các công cụ chung. Tại Storaen, loạt cấp độ thanh của chúng tôi được thiết kế để giải quyết những thách thức này với độ chính xác và độ tin cậy không thể so sánh, khiến nó trở thành lựa chọn ưa thích cho các chuyên gia làm việc với các phôi hình hình trụ, hướng dẫn công cụ máy móc và các thành phần Gro yêu thích V.

1. Kiểm tra chân phôi hình trụ & kiểm tra thẳng

Tính năng xác định của cấp độ thanh, cơ sở V-Groated, tạo ra một giao diện ổn định, an toàn với các bề mặt tròn, chẳng hạn như:

Trục máy công cụ: Khi căn chỉnh trục trục chính CNC hoặc con lăn băng tải, mức độ thanh của Storaen đảm bảo chạy tối thiểu bằng cách phát hiện các lớp phủ vi mô (thấp tới 0,02mm/m) dọc theo trục dọc của xi lanh. Góc 120 ° của V-Groove và bề mặt mặt đất chính xác (RA ≤ 0,8μm) phù hợp hoàn hảo với hình học hình trụ, loại bỏ các lỗi trượt và đo.

Lắp đặt đường ống: Trong các hệ thống đường ống dầu khí hoặc công nghiệp, mức độ thanh của chúng tôi xác minh độ thẳng của các phân đoạn ống trong quá trình lắp ráp, ngăn ngừa sai lệch có thể gây ra sự không hiệu quả của dòng chảy hoặc căng thẳng cấu trúc. Thiết kế nhỏ gọn của nó dễ dàng phù hợp với không gian ống dẫn chặt chẽ, nơi các công cụ cồng kềnh không đạt được.

2. Hiệu chuẩn thành phần V-Groove

Các cấu trúc Groed V-Groued Các sinh vật trong đồ đạc, đồng hồ đo và hệ thống đường sắt, yêu cầu kiểm tra góc và độ phẳng chính xác. Cấp độ thanh của Storaen vượt trội ở đây bởi:

Kiểm tra độ vuông của V-Groove: Đặt cấp độ trên hai Groove V đối lập (ví dụ, trong các slide máy công cụ) cho thấy độ lệch góc, đảm bảo các thành phần kết hợp chính xác cho chuyển động tuyến tính trơn tru.
Căn chỉnh đường ray hướng dẫn V: Trong các đường sản xuất tự động, mức độ thanh của chúng tôi đảm bảo các đường ray hướng dẫn V hoàn toàn song song, giảm thiểu hao mòn khi di chuyển xe ngựa và duy trì độ chính xác vị trí cho cánh tay robot hoặc người xử lý vật liệu.

3. Nhiệm vụ chính xác ô tô

Trong các ngành công nghiệp có dung sai được đo bằng micron:

Lắp ráp ô tô: Trong quá trình cài đặt hệ thống truyền động, công cụ của chúng tôi đảm bảo trục cam và trục khuỷu được căn chỉnh trong đặc điểm kỹ thuật, ngăn chặn các vấn đề hiệu suất tốn kém.

4. Tại sao các mức thanh Storaen dẫn trong phép đo hình trụ

Mức độ thanh của chúng tôi kết hợp ba lợi thế chính cho các ứng dụng này:

Xây dựng gang gồ ghề: chịu tác động và biến động nhiệt trong các hội thảo khắc nghiệt, duy trì độ chính xác trong nhiều năm sử dụng nặng.
Các lọ bong bóng cấp quang học: Cung cấp các bài đọc tức thời, rõ ràng ngay cả trong điều kiện ánh sáng yếu, giảm 30% thời gian đo so với mức chung.
Hiệu chuẩn theo dõi: Mọi công cụ đều đi kèm với báo cáo được chứng nhận ISO 17025, đảm bảo độ chính xác 0,02mm/m của nó đáp ứng các tiêu chuẩn quốc tế cho các nhiệm vụ quan trọng.

Cho dù bạn đang căn chỉnh một trục duy nhất hoặc quản lý cài đặt công nghiệp phức tạp, mức độ thanh của Storaen cung cấp độ chính xác và độ bền cần thiết để giữ các phôi hình trụ và các thành phần Gro yêu thích trong dung sai. Tin tưởng công cụ được thiết kế cho những thách thức độc đáo của phép đo bề mặt tròn, bởi vì trong sản xuất, đường cong nhỏ nhất có thể tạo ra sự khác biệt lớn nhất.
